SiC MOSFET на 2000 В для высоковольтных фотоэлектрических инверторных систем от AMG Power

AMG Power расширила ассортимент продукции SiC MOSFET транзистором на 2000 В напряжения пробоя сток-исток и током 30 А для высоковольтных силовых устройств в фотогальванике, хранении энергии и электросетях ­– серия A3G30N2000MT4. Недавно продукты прошли сертификацию и были представлены на рынке.

Основные технические характеристики транзисторов A3G30N2000MT4:

• напряжение сток-исток (V_DS): 2000 В
• непрерывный ток стока (I_D) при TC=25°C: 30 А
• сопротивление в открытом состоянии (R_DS(on)) при V_GS=15 В и I_D=20 А: максимум 98 мОм (при температуре 175°C – 172 мОм)
• максимальная рассеиваемая мощность (P_D): 258 Вт
• диапазон температуры перехода и хранения: от -55 до +175°C
• входная ёмкость (C_iss): типовое значение 2865 пФ
• пороговое напряжение затвора (V_GS(th)): от 1,8 до 3,5 В
• рекомендуемое напряжение включения/выключения затвора: +15 / -5 В

п

Благодаря использованию технологии SiC уменьшаются потери на переключении и проводимости тока, что позволяет отказаться от мощных охлаждающих систем и обойтись только естественным охлаждением при сохранении габаритов устройства.

С развитием технологий силовой электроники в сферах фотоэлектрических систем, накопления энергии и электросетей наблюдается две тенденции:

1. повышение рабочей частоты для уменьшения размеров катушек и конденсаторов, повышения эффективности и плотности мощности;
2. повышение напряжения шины для снижения потерь на проводимость тока и повышения эффективности системы.

За счёт применения 2000 В архитектуры транзисторы SiC упрощают схемотехнику, снижая затраты на разработку и компоненты.

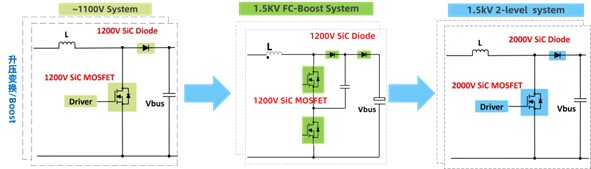

Примеры замены элементной базы и изменения схемотехники представлены на рисунке ниже.

Полные характеристики транзистора A3G30N2000MT4 доступны в документации по ссылке.
