Разработка прямоходового источника питания на микросхеме TOPSwitch-GX

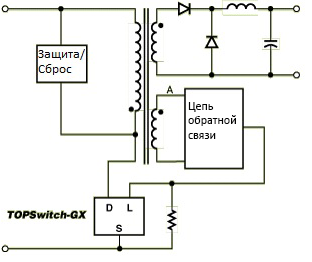

Данная схема упрощает разработку прямоходового преобразователя с использованием микросхемы TOPSwitch-GX, гарантированно разряжая сердечник трансформатора каждый цикл.

Обмотка обратной связи используется в сочетании с прямоходовой обмоткой и позволяет отслеживать напряжение вторичной цепи во время выключенного состояния МОП ключа.

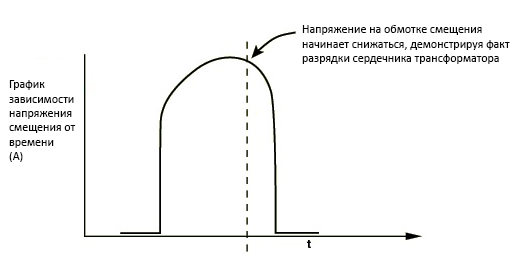

До тех пор, пока это напряжение высокое, сигнал, приложенный к выводу L микросхемы TOPSwitch-GX отключает вывод S, тем самым запрещая встроенному МОП-транзистору переходить в открытое состояние. В тот момент, когда сигнал на дополнительной обмотке проходит гистерезис и начинает спадать (это означает, что сердечник трансформатора начал разряжаться) вывод L подключается к выводу S, разрешая рабочий цикл.

Статья Power Integrations. Перевод Макро Групп. Ссылка на оригинал статьи.
