Защита от перенапряжения с использованием цепи защиты от перегрузки на выходе источника питания в многоканальном режиме.

Рассмотрим обратноходовой 2-х канальный источник питания 5 В, 2 А и 12 В, 3 А. Одной из критически важных характеристик данного источника является защита от перегрузки на выходе 5 В, когда выход 12 В находится под нулевой или минимальной нагрузкой. Для обоих выходов задаётся норма стабилизации в диапазоне ± 5%.

Традиционно применяемый токочувствительный резистор может нарушить перекрёстную стабилизацию, а плавкий предохранитель стоит дорого. Для этих целей можно использовать цепь защиты от перенапряжения выхода источника питания. Эта схема может использоваться одновременно и для защиты от перегрузки и для выполнения норм по стабилизации, используя для этого часть защитной цепи.

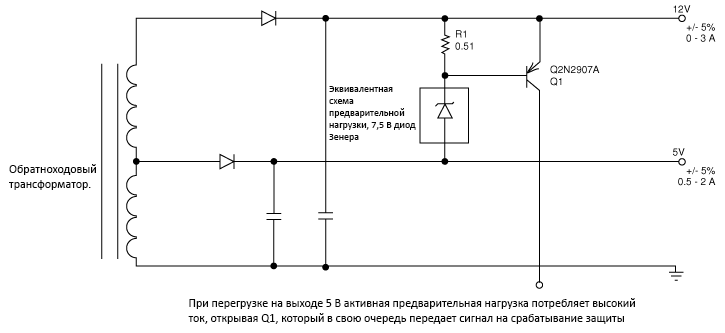

На схеме 1, R1 и VR1 формируют активное предварительную нагрузку на выходе 12 В основная функция которой улучшить стабилизацию 12 В при малой нагрузке на 12 В. При перегрузке на выходе 5 В, напряжение на выходе 5 В падает. В этом случае, предварительная нагрузка поглощает большое количество тока. Падение напряжения на R1 может быть использовано для обнаружения этого броска тока и с помощью транзистора Q1 подать сигнал на срабатывание защиты от перегрузки.

Статья Power Integrations. Перевод Макро Групп.
