SiC диоды Шоттки
| Фото | В корзину |
|
|
|
|
|
|
|
|
|
|
|---|
| Фото | В корзину |
|
|
|
|
|
|
|
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
ACD
|
650 В SiC SBD
|
650 В
|
10 А
|
Gen 3
|
1,45 В
|
23 нКл
|
94 Вт
|
TO-247-2
|
Да
|
|
|
|
ACD
|
650 В SiC SBD
|
650 В
|
10 А
|
Gen 3
|
1,45 В
|
23 нКл
|
94 Вт
|
TO-220-2
|
Да
|
|
|
|
ACD
|
650 В SiC SBD
|
650 В
|
10 А
|
Gen 3
|
1,45 В
|
23 нКл
|
94 Вт
|
TO-263-2
|
Да
|
|
|
|
ACD
|
650 В SiC SBD
|
650 В
|
10 А
|
Gen 3
|
1,45 В
|
23 нКл
|
94 Вт
|
TO-252-2
|
Да
|
|
|
|
ACD
|
650 В SiC SBD
|
650 В
|
10 А
|
Gen 3
|
1,45 В
|
23 нКл
|
94 Вт
|
DFN 8x8
|
Да
|
|
|
|
ACD
|
650 В SiC SBD
|
650 В
|
10 А
|
Gen 3
|
1,45 В
|
23 нКл
|
94 Вт
|

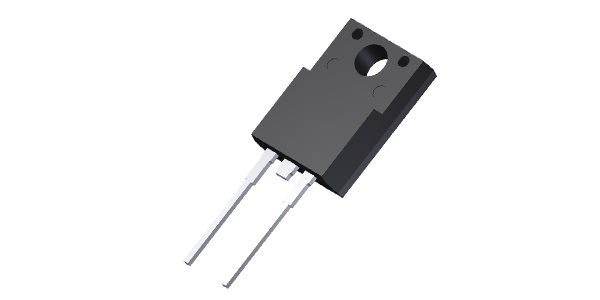

TO-220F
|
Да
|
|
|
|
ACD
|
650 В SiC SBD
|
650 В
|
15 А
|
Gen 3
|
1,45 В
|
34 нКл
|
136 Вт
|
TO-220-2
|
Да
|
|
|
|
ACD
|
650 В SiC SBD
|
650 В
|
20 А
|
Gen 3
|
1,25 В
|
34 нКл
|
230 Вт
|
TO-247-3
|
Да
|
|
|
|
ACD
|
650 В SiC SBD
|
650 В
|
20 А
|
Gen 3
|
1,45 В
|
23 нКл
|
188 Вт
|
TO-247-3
|
Да
|
|
|
|
ACD
|
650 В SiC SBD
|
650 В
|
20 А
|
Gen 3
|
1,5 В
|
44 нКл
|
176 Вт
|
TO-247-2
|
Да
|
|
|
|
ACD
|
650 В SiC SBD
|
650 В
|
20 А
|
Gen 3
|
1,5 В
|
44 нКл
|
176 Вт
|
TO-220-2
|
Да
|
|
|
|
ACD
|
1200 В SiC SBD
|
1200 В
|
20 А
|
Gen 3
|
1,45 В
|
93 нКл
|
250 Вт
|
TO-247-2
|
Да
|
|
|
|
ACD
|
1200 В SiC SBD
|
1200 В
|
20 А
|
Gen 3
|
1,45 В
|
93 нКл
|
250 Вт
|
TO-247-2
|
Да
|
|
|
|
ACD
|
1200 В SiC SBD
|
1200 В
|
30 А
|
Gen 3
|
1,45 В
|
158 нКл
|
330 Вт
|
TO-247-2
|
Да
|
|
|
|
ACD
|
1200 В SiC SBD
|
1200 В
|
30 А
|
Gen 3
|
1,45 В
|
158 нКл
|
330 Вт
|
TO-247-2
|
Да
|
|
|
|
ACD
|
650 В SiC SBD
|
650 В
|
40 А
|
Gen 3
|
1,5 В
|
44 нКл
|
352 Вт
|
TO-247-3
|
Да
|
|
|
|
ACD
|
1200 В SiC SBD
|
1200 В
|
40 А
|
Gen 3
|
1,45 В
|
93 нКл
|
430 Вт
|
TO-247-3
|
Да
|
|
|
|
ACD
|
650 В SiC SBD
|
650 В
|
40 А
|
Gen 3
|
1,45 В
|
85 нКл
|
250 Вт
|
TO-247-2
|
Да
|
|
|
|
ACD
|
1200 В SiC SBD
|
1200 В
|
50 А
|
Gen 3
|
1,4 В
|
310 нКл
|
625 Вт
|
TO-247-2
|
Да
|
 |
|
G1S3
|
3300 В диод Шоттки
|
3300 В
|
0,6 А
|
Gen 1
|
1,9 В
|
12 (VR=2200V) нКл
|
74,3 Вт
|

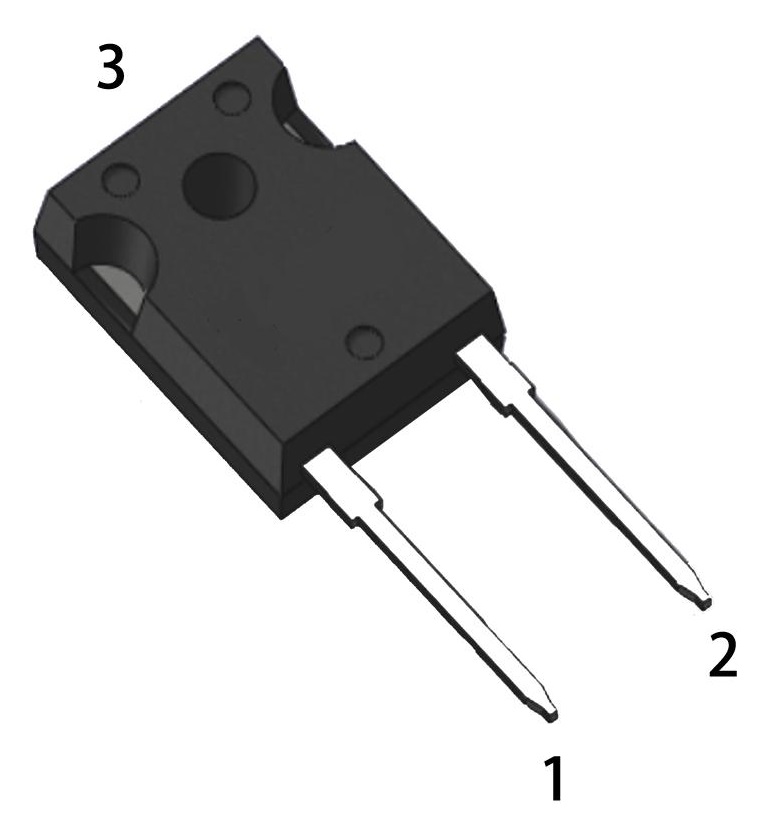

TO-247AC-2L
|
Да
|
Отображение колонок
- Более высокая эффективность и производительность
- Суммарные потери значительно меньше
- Более высокое быстродействие
- Более высокая радиационная стойкость
Прямое сравнение Si и SiC модулей по току не является корректным, так как требуется учитывать все "параметры" - общие потери модуля, его быстродействие, размер и стоимость системы охлаждения, надёжность модуля в конкретных условиях эксплуатации. Поэтому для сравнения принята условная единица - удельная стоимость киловатта мощности прибора (в долларах за киловатт, $/кВт).
На данный момент SiC MOSFET модули дороже "обычных" IGBT, если сравнивать "в лоб". Однако при комплексной оценке стоимости устройства на его основе видно, что они уже достигли своей экономической состоятельности и могут применяться в реальных изделиях.
