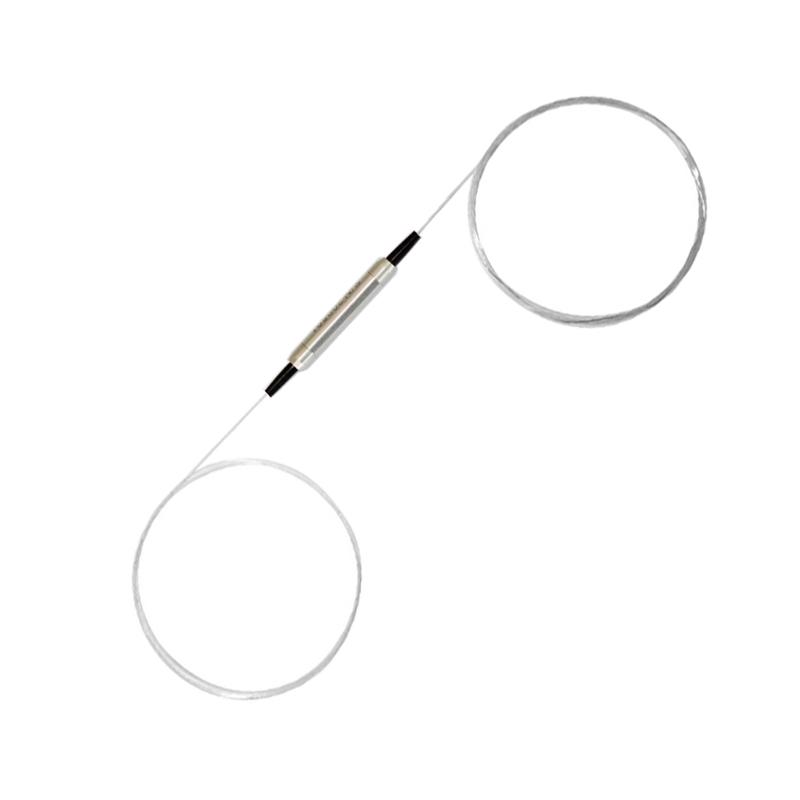

Высокомощный WDM-фильтр 980/1550 нм с конфигурацией 1×2 от Seagnol
Компания Seagnol Photonics представила высокомощный WDM-фильтр 980/1550 нм с конфигурацией 1×2. Устройство предназначено для эффективного разделения и объединения сигналов с длинами волн 980 нм и 1550 нм в высокомощных оптических системах. Модуль отличается высокой стабильностью, низкими вносимыми потерями и устойчивостью к высоким оптическим нагрузкам.
| Параметр | Обозначение | Значение | |
| Тип, нм | P980 R1550 | P1550 R980 | |
| Полоса пропускания, нм | λ | 980 (960-990) | 1550 (1520-1600) |
| Полоса отражения, нм | λ | 1550 (1520-1600) | 980 (960-990) |
| Макс. потери в полосе пропускания, дБ | IL | 0,8 | |
| Макс. потери в полосе отражения, дБ | IL | 0,6 | |
| Мин. изоляция в полосе пропускания, дБ | Iso | 30 | |
| Мин. изоляция в полосе отражения, дБ | Iso | 18 | |
| Макс. температурная чувствительность потерь, дБ | 0,5 | ||
| Макс. потери, зависящие от поляризации, дБ | PDL | 0,1 | |
| Макс. модовая дисперсия поляризации, пс | PMD | 0,1 | |
| Мин. направленность, дБ | 55 | ||
| Мин. возвратные потери, дБ | RL | 50 | |
| Макс. оптическая мощность (непрерывный режим), Вт | P | 1, 2, 3, 5 или необходимая | |
| Макс. растягивающая нагрузка, Н | 5 | ||
| Тип волокна |
SMF-28e или HI 1060 на порте пропускания, HI 1060 или SMF-28e на общем порте и порте отражения |
||
| Рабочая температура, °C | T | -5…75 | |
| Температура хранения, °C | T | -40…85 | |
| Габариты корпуса, мм | Ø5,5 × L35 | ||
Устройство демонстрирует отличные характеристики по вносимым потерям (не более 0,8 дБ в пропускаемом канале и 0,6 дБ в отражаемом), высокой изоляции (30 дБ и 18 дБ соответственно) и устойчивости к высоким оптическим мощностям (до 5 Вт в непрерывном режиме). Модуль выполнен в компактном корпусе диаметром 5,5 мм и длиной 35 мм.
Seagnol Photonics предлагает индивидуальные решения с различными параметрами мощности и конфигурациями портов.
