Высоколинейный LNB Ku-диапазона для задач спутниковой связи от Talent Microwave

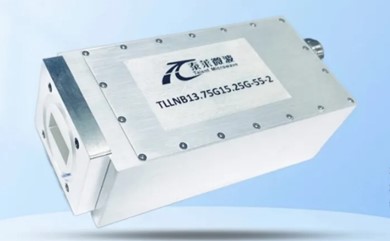

Компания Talent Microwave представила высокопроизводительный LNB Ku-диапазона – TLLNB13.75G15.25G-55-2. Данное устройство создано для применений, где требования к чувствительности, стабильности и помехоустойчивости выходят за рамки стандартных решений. LNB разработан для работы в сложных условиях приёма и передачи. Его архитектура построена вокруг ключевых принципов: минимального привнесения шума и высокой точности преобразования частоты. Полностью герметичный корпус, соответствующий стандарту IP68, гарантирует надёжную работу в неблагоприятных погодных условиях.
Основные характеристики высокопроизводительного LNB:
| Входная частота (РЧ): | 13,75 ~ 15,25 ГГц |
| Коэффициент усиления: | ≥ 55 дБ |
| Неравномерность усиления: | ≤ ±2 дБ |
| Коэффициент шума: | ≤ 2 дБ |
| Выходная мощность P1dB: | ≥ +10 дБм |
| Подавление побочных излучений: | ≥ 60 дБн |
| Подавление зеркального канала: | ≥ 50 дБн |
| КСВН (вход): | ≤ 2 |
| КСВН (выход): | ≤ 2 |
| Фазовый шум @1 кГц: | ≤ -80 дБн/Гц |
| Фазовый шум @10 кГц: | ≤ -85 дБн/Гц |
| Фазовый шум @100 кГц: | ≤ -95 дБн/Гц |
| Фазовый шум @1 МГц: | ≤ -110 дБн/Гц |
| Групповое время задержки: | ≤ ±2 нс (полоса 100 МГц) |
В отличие от потребительских моделей, данный профессиональный LNB ориентирован на задачи, где каждый децибел и герц на счету.

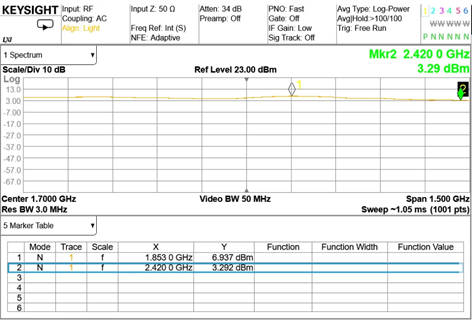

Линейность и стабильность усиления. Плоская амплитудно-частотная характеристика во всей полосе частот гарантирует, что все поднесущие и каналы будут усилены равномерно, без искажения спектра принимаемого сигнала.

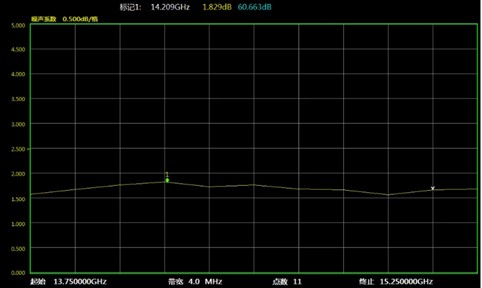

Коэффициент шума. Измеренные значения (менее 2 дБ в основной полосе) показывают, что LNB вносит минимальные собственные шумы в тракт, позволяя системе «видеть» максимально слабые сигналы, что критично при работе с малогабаритными антеннами или в условиях пониженной энергетики спутника.

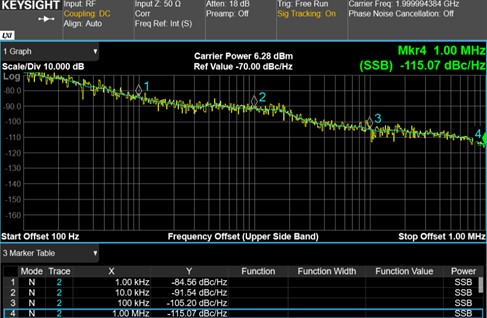

Фазовый шум гетеродина. Показатели демонстрируют низкий уровень фазового шума. Это прямое преимущество для приёма сигналов с высокими порядками модуляции (например, DVB-S2X). Низкий фазовый шум предотвращает размытие созвездия сигнала, минимизируя вероятность битовых ошибок и обеспечивая стабильный приём даже в сложной помеховой обстановке.

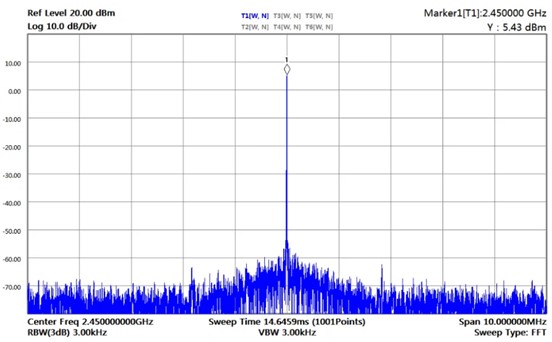

Подавление побочных излучений. Чистота спектра на выходе LNB (ближние и дальние паразитные составляющие на уровне < -60 дБн) гарантирует, что преобразователь не создаст помех для работы других приёмников в составе одной системы и не будет интермодулировать с собственным полезным сигналом.
Области применения высокопроизводительного LNB:
- системы спутниковой связи VSAT с требованием высокого аптайма
- профессиональные головные станций
- исследовательские проекты, работающие со слабыми сигналами
- задачи, где требуется сертифицированная надёжность и работа в экстремальных условиях (IP68).
Для получения технической поддержки по продукции компании Talent Microwave заполните форму «Задать вопрос» на нашем сайте или позвоните по телефону 8 (800) 333-06-05 доб. 284.
