SDR модули CR-P401D и CR-P501D от Cruetech
Компания Макро Групп предлагает SDR модули от бренда Cruetech – CR-P401D и CR-P501D. Каждый модуль представляет собой многоканальное SDR-устройство, готовое к работе «из коробки» и, в то же время, допускающее глубокую кастомизацию под конкретные требования заказчика.
Краткое описание

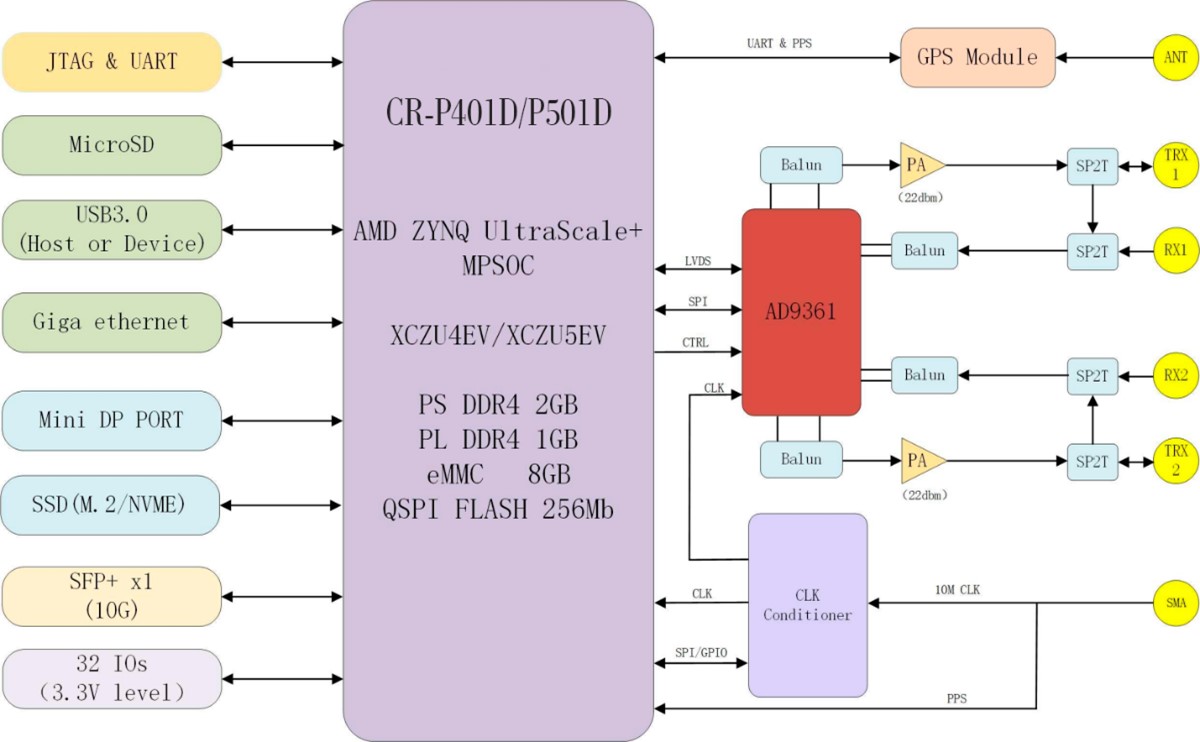

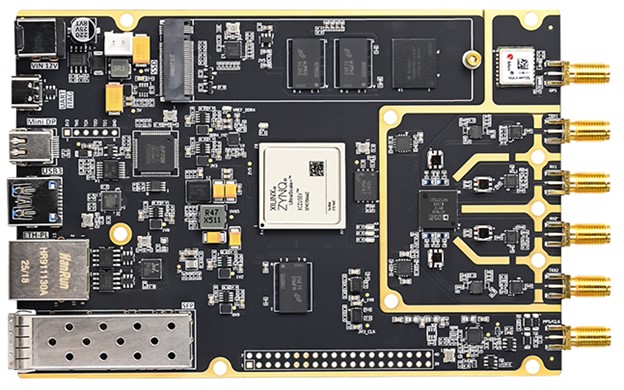

Внешний вид устройства (без корпуса) и его структурная схема приведены на рисунках ниже.
Радиочастотный тракт выполнен на чипе ADI AD9361BBCZ производства Analog Devices. Для тактирования используется прецизионный (0.1 ppm) VXCO генератор на частоту 40 МГц. В качестве синтезаторов частоты применен высококачественны чип ADF4002BCPZ. Так же на плате имеется модуль GPS с выходом 1PPS на чипе MAX-M10S.
Вычислительная часть выполнена на базе СнК Zynq MP-SOC производства AMD-Xilinx. В CR-P401D используется чип XCZU4EV-2SFVC784I, а в CR-P501D – более ёмкий по программируемой логике чип XCZU5EV- 2SFVC784I.
Поддержка кастомизации
Несмотря на то, что устройство полностью работоспособно «из коробки», оно допускает глубокую кастомизацию под потребности заказчика. Устройство содержит все необходимые схемы, конструкторскую документацию, исходный код прошивки ПЛИС и программного обеспечения. Имеется переведённое на английский язык руководство пользователя и большое количество референсных дизайнов. Объём доступных разработчику материалов – более 70 ГБ. При наличии всего перечисленного, работа по кастомизации может быть быстро и легко выполнена силами небольшого (но квалифицированного) коллектива разработчиков.
Технические характеристики
Краткие технические характеристики описываемых устройств приведены в таблице:
| Модуль SDR | CR-P501D | CR-P401D |
| Радиочастотный тракт | ||
| RF-входы/выходы | 2xRF-Rx, 2xRF-Tx, вх. 1PPS/10M, вх. GPS антенны | |
| RF чип | AD9361 | |
| Частотный диапазон | 70 МГц – 6 ГГц | |
| Полоса сигнала | 200 кГц – 56 МГц | |
| Усиление по мощности | 22 дБм | |
| Радиочастотный клок | 40 МГц VCTCXO (0.5 ppm)/Внешний вход | |
| Модуль навигации |
MAX-M10S с поддержкой GPS/QZSS, BeiDou, Galileo,GLONASS и выходом 1PPS |
|
| Вычислительная часть | ||
| Чип СнК | XCZU5EV-2SFVC784I | XCZU4EV-2SFVC784I |
| Процессорные ядра | 4xCortex-A53-1,3 ГГц, 2xCortex-R5-533 МГц | |
| Логических ячеек | 256 K | 192 K |
| LUT | 234000 | 176000 |
| Триггеров | 117000 | 88000 |
| Блоков DSP | 1248 | 728 |
| Блочной памяти | 5,1 МБ | 4,5 МБ |
| Память DDR4 |
Процессорная система: 2 ГБ Программируемая логика: 1 ГБ |
|
| QSPI FLASH | 256 МБ | |
| Внешние интерфейсы | ||
| Ethernet | 1хGE, 1хSFP+ | |
| USB3.0 | 1 | |
| UART | 1 | |
| JTAG | 1 | |
| Слот SD-карты | 1 | |
| SSD Слот | 1хM2 | |
| Mini DP | 1 | |
| Вход PPS/10M | 1 | |
| Вход внешнего клока | 1 | |
| Порты ВВ |
40-пиновый разъём с шагом 2,54 мм (Цепи питания 5 В/3,3 В, 32 пина ВВ) |
|
| Механические, электрические и температурные характеристики | ||
| Габаритные размеры |
Печатная плата: 148 × 100 мм (5,83” × 3,94” ) Корпус: 155 × 110 × 28 мм |
|
| Класс защиты |
Все внешние интерфейсы имеют защиту от статического электричества, радиочастотные цепи и клоки экранированы |
|
| Питание | Постоянное напряжение 12-36 В | |
| Температурный диапазон | -40…+85 °C | |
Комплект поставки

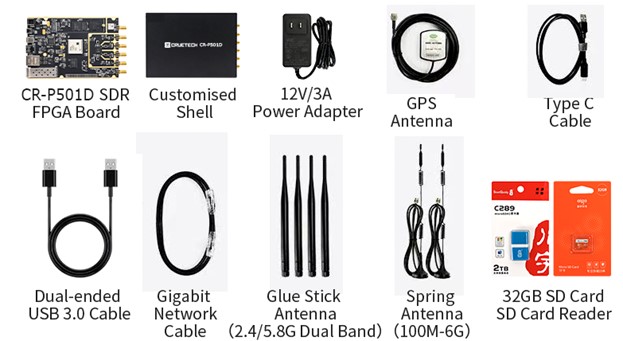

Устройство поставляется в комплектации, показанной на рисунке ниже:
По всем вопросам, связанным с поддержкой устройств SDR, отладочных плат, ПЛИС, СнК и инструментальных средств, обращайтесь через форму обратной связи на сайте или по телефону 8 (800) 333-06-05.
Торговая марка Cruetech была создана специально для поставки с китайского рынка продукции, производители которой готовы торговать с РФ, но опасаются подпасть под санкции. Важным направлением деятельности Cruetech является поставка модулей и отладочных наборов на ПЛИС/СнК различных типов, в том числе – SDR систем.
