Разъём на 40 Гбит/с с высотой соединения 1,5 мм от I-PEX
Компания I-PEX разработала разъём NOVASTACK® 35-HDH, который обеспечивает передачу данных со скоростью 40 Гбит/с на линию и поддерживает новейшие стандарты сигналов. Высота коннекторов составляет 1,5 мм и предназначена для более удобного ручного соединения при сборке устройств на производстве, чтобы исключить влияние человеческого фактора неполного соединения разъёмов.

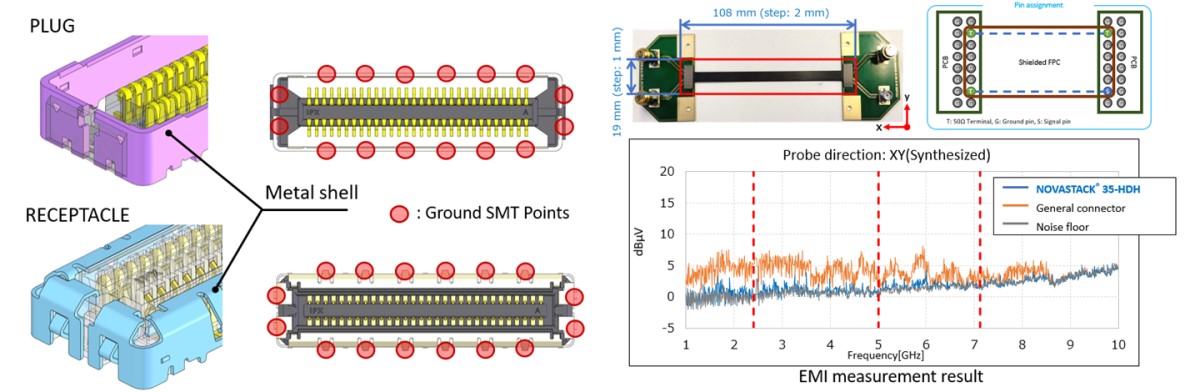

Благодаря фирменной конструкции ZenShield® (Рис. 1) с металлическим экранированием на 360 градусов этот разъём значительно снижает электромагнитные помехи, сводя к минимуму воздействие на антенну, даже если соединение расположено близко к антенне на плате.
Большая направляющая на металлической оболочке (Рис. 2) направляет разъём в правильное положение для соединения даже в случае соединения вслепую. Сенсорное ощущение щелчка во время спаривания предотвращает проблему половинного спаривания, а также предотвращает повреждение из-за дополнительной нагрузки после спаривания. Чтобы сделать разъём совместимым с новыми стандартами передачи данных, разработаны сигнальные контакты, которые обеспечивают защиту от пыли и более плотное соединение.
Особенности разъёма NOVASTACK® 35-HDH:
- возможность передачи на частоте 20 ГГц (40 Гбит/с) на линию
- полностью экранированный с многоточечным заземлением
- высокий профиль 1,5 мм.
Компания Макро Групп является официальным дистрибьютором I-PEX в России и части стран СНГ.
Для регистрации проектов и получения технической поддержки направьте запрос через форму «Задать вопрос» или позвоните по телефону 8 (800) 333-06-05 доб. 779.
