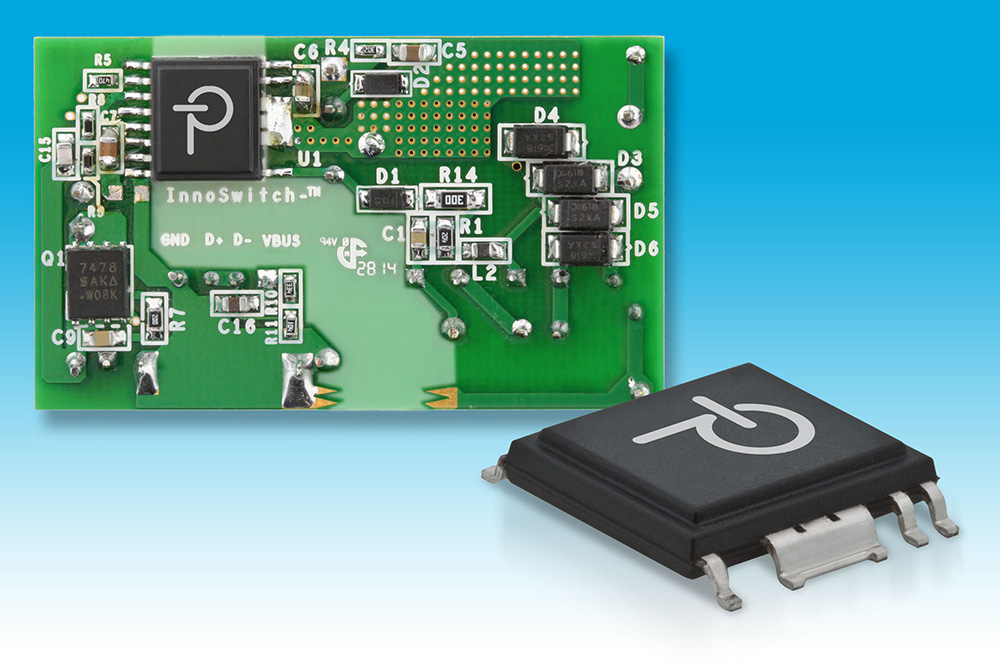

Power Integrations запускает семейство микросхем InnoSwitch
“Микросхемы InnoSwitch это первые устройства комбинирующие простоту и малое количество компонентов, присущее схеме контроля по первичной стороне с высокими характеристиками, присущими схеме контроля по вторичной стороне”, сказал Майк Мэтьюс (Mike Matthews), вице президент компании Power Integrations. “Высокий уровень интеграции представителей семейства InnoSwitch уменьшает количество компонентов источника питания, а стабилизация по вторичной стороне позволяет использовать более дешевый трансформатор, что еще больше уменьшает стоимость источника питания. Уже два ведущих мировых производителя зарядных устройств используют схему на базе микросхем InnoSwitch с технологией FluxLink”.
Применение микросхем семейства InnoSwitch позволит конечным устройствам соответствовать всем мировым стандартам энергосбережения, уменьшить количество компонентов и обеспечивает постоянный ток и напряжение в устройствах мощностью до 25 Вт. Микросхемы семейства InnoSwitch предназначены для построения маломощных зарядных и питающих устройств для мобильных телефонов, Set-top-box, сетевого и компьютерного оборудования. В самом устройстве номиналы напряжения и тока со вторичной стороны передаются через изолирующий барьер используя высокоскоростную технологию FluxLink.
Проприетарная технология обратной связи обеспечивает прецизионный контроль без использования оптопары и без недостатков присущих контролю по первичной стороне (PSR) (к примеру, ограниченной точностью и эффективностью, а также плохой переходной характеристикой). Микросхемы семейства InnoSwitch берут за основу контроль по вторичной стороне (SSR), характеризующийся меньшей чувствительностью к разбросу номиналов внешний компонентов (таких как трансформаторы, диоды, резисторы и конденсаторы).
Мобильные устройства на базе InnoSwitch характеризуются малым количеством компонентов (как в дизайнах с PSR), точностью контроля CV и СС (±3% и ±5% соответственно) и низким уровнем пульсаций.
Микросхемы семейства InnoSwitch обладают высоковольтным силовым MOSFET ключом, контроллером первичной стороны, контроллером синхронного выпрямителя вторичной стороны, работающим на базе технологии FluxLink. Комбинирование функции синхронного выпрямления с главным контроллером вторичной стороны при использовании скоростного канала FluxLink позволяет достичь максимальной эффективности.
Кроме того высокоскоростная связь обеспечивает надежную работу синхронного выпрямителя исключая сквозной ток как в периодическом режиме проводимости (DCM), так и в непрерывном режиме проводимости (CCM), даже во время переходных нагрузок и аварийных условиях. Эффективная работа синхронного выпрямителя в обоих DCM и СКК режимах особенна важна в зарядных устройствах с адаптивным напряжением.
Микросхемы InnoSwitch запитываются с помощью тока смещения подающегося от высоковольтного источника тока, подключенного к выводу DRAIN, что делает ненужной внешнюю схему запуска. Внешняя обмотка смещения позволяет уменьшить энергопотребление в режиме “без нагрузки” и увеличивает энергетическую эффективность системы. Микросхемы обладает набором встроенных защит и схемой частотного джиттера для уменьшения уровня ЭМИ.
Образцы микросхем InnoSwitch доступны уже сегодня.
Компания «Макро Групп» – официальный дистрибьютор Power Integrations. Для получения ответов на технические вопросы по продукции Power Integrations и заказа образцов пишите нам через форму «Задать вопрос» или позвоните по телефону 8 (800) 333-06-05.
Примите участие в вебинаре «Проектирование на базе InnoSwitch™ – революционного семейства микросхем для построения импульсных источников питания», который состоится 17.12.2015.
