ПЛИС уровня Kintex-7 с RF-трансиверами и SPI Flash от BMTI
Представляем ПЛИС со встроенными радиочастотными трансиверами от компании BMTI – HXBQ03A1. Микросхема совместима с ПЛИС Kintex-7 производства AMD-Xilinx и дополнительно содержит трансиверы (ЦАП и АЦП) радиочастотного диапазона и конфигурационную SPI Flash память объёмом 256 Мбит.
Микросхема BMTI HXBQ03A1 является продуктом интеграции трёх популярных чипов: ПЛИС типа Kintex-7 XC325T, трансивера AD9361 и конфигурационной памяти MX25L256. Такое высокоинтегрированное решение найдёт своё применение в различных областях, включая аэрокосмическую аппаратуру. При этом, время освоения специалистами будет минимальным за счёт того, что все её составные части давно известны и хорошо освоены российскими разработчиками.
Основные характеристики микросхемы BMTI HXBQ03A1:
| Партномер | BMTI HXBQ03A1 |
| Совместимость ПЛИС | AMD-Xilinx XC7K325T-2; BQ7K325T |
| Логич. элементов | 50 950 шт. |
| Триггеров | 866 400 шт. |
| Распределённой памяти | 10 888 Кбит |
| Блочной памяти | 16 020 Кбит |
| Блоков ЦОС | 840 шт. |
| Блоков управления клоком | 10 шт. |
| Модуль PCI Express | 1 |
| Трансиверы GTX | 16 шт. |
| В/В с высоким напряжением (HR IOs) | 350 шт. |
| В/В с высокой скоростью (HP IOs) | 150 шт. |
| Встроенный широкодиапазонный RF 2×2 трансивер с интегрированными 12-битными ЦАП и АЦП | |
| Частотный диапазон | 70 МГц – 6,0 ГГц |
| Полоса пропускания | 200 КГц – 56 МГц |
| Входных RF-каналов (шт.) | 12 обычных или 6 дифференциальных |
| Выходных RF-каналов (шт.) | 4 |
| Встроенные синтезаторы частоты | |
| Совместимость по характеристикам | AD9361 |
| Встроенная загрузочная SPI Flash память | |
| Объём | 256 Мбит |
| Режимы | ×1, ×2, ×4 |
| Совместимость | MX25L256 |
| Корпус | PBGA1156 |
| Размеры | 35,5 × 35,5 × 2,8 мм |
| Питание | 1 В, 1,3 В, 3,3 В |

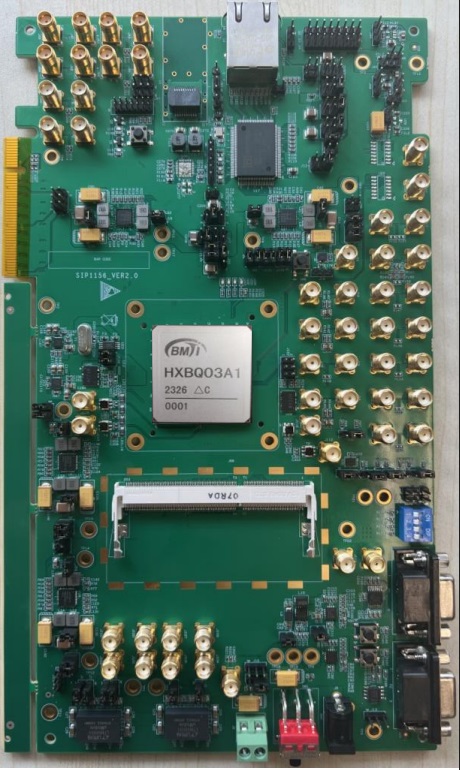

Для прототипирования устройств на основе микросхемы описываемой имеется отладочная плата.
Для получения технической поддержки по ПЛИС, СнК, отладочным и инструментальным средствам вы можете обратиться к нам через форму обратной связи на сайте.
