Отладочный набор Zynq UltraScale+ RFSoC для высокопроизводительных СВЧ-приложений от Xilinx
Компания Xilinx выпустила отладочный набор на СнК ZCU28DR, предназначенный для разработки устройств беспроводной передачи данных, систем раннего обнаружения, радаров и других высокопроизводительных приложений – набор Zynq UltraScale+ RFSoC ZCU111.
Размещение в одном корпусе СнК и СВЧ-трансиверов позволило снизить потребляемую мощность и площадь, занимаемую системой Zynq UltraScale+ RFSoC. Комбинация процессорной системы на 4-х ядерном ARM Cortex-A53 и 2-х ядерном ARM Cortex-R5 с программируемой логикой UltraScale+ обеспечивает самую высокую скорость обработки сигналов среди устройств Zynq UltraScale+.

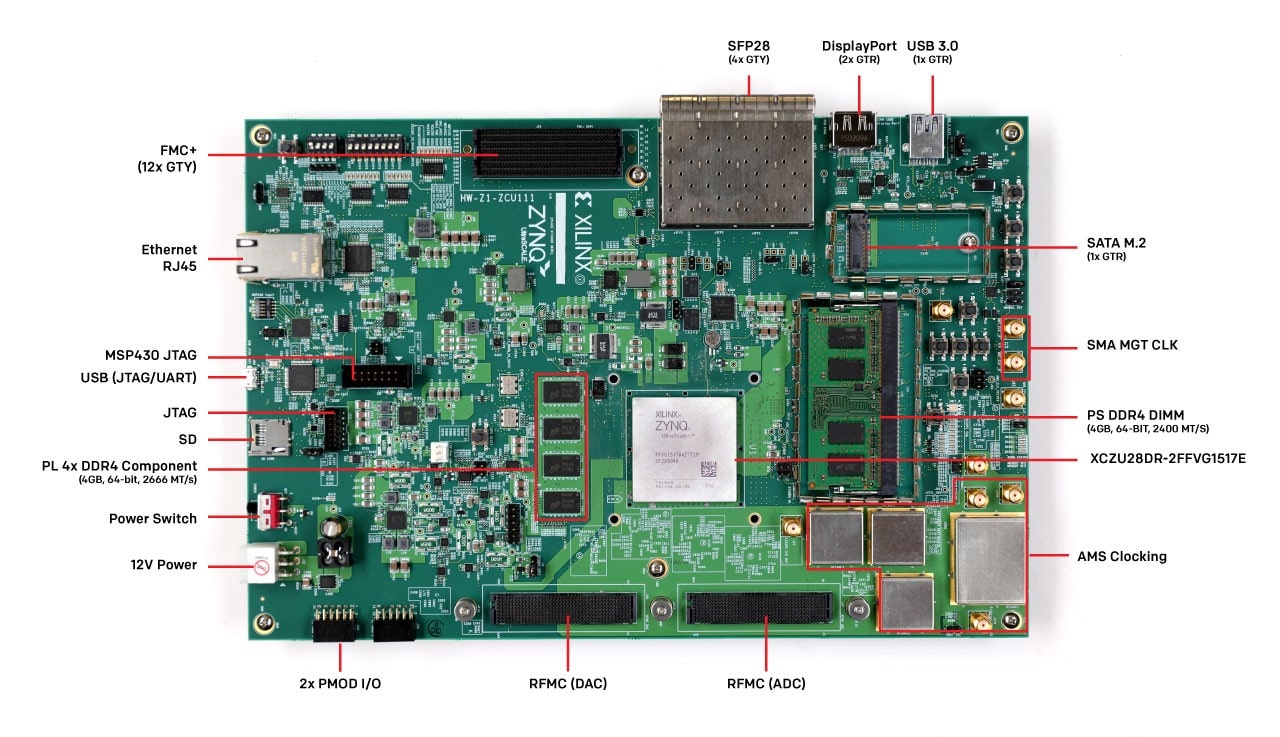

Основные характеристики отладочной платы ZCU 111:
- микросхема XCZU28DR-2FFVG1517E с интегрированными 12-разрядными АЦП 8x4 GSPS и 14-разрядными ЦАП 8x 6,5 GSPS, а также 8 SD-FEC
- память DDR4 4 Гбайт, 64-разрядная, 2666 МТ/с, подключенная к программируемой логике (PL)
- память DDR4 SODIMM 4 Гбайт, 64-разрядная, 2400 МТ/с, подключенная к подсистеме процессора (PS)
- поддержка до 4 модулей SFP / SFP + / zSFP + / SFP28
- поддержка 10/100/1000 Ethernet через разъем RJ-45
- разъёмы USB3.0, DisplayPort и SATA M.2
- 2 разъёма PMOD
- разъем FMC +
- разъемы RFMC (АЦП и ЦАП)
Основные характеристики отладочной платы XCZU28DR-2FFVG1517E:
- Процессорная система включает 4-х ядерный ARM Cortex-A53 и 2-х ядерный ARM Cortex-R5
- Встроенная и внешняя память: 256 Кбайт памяти на чипе, поддержка внешней памяти DDR4, DDR3, DDR3L, LPDDR4, LPDDR3, Quad-SPI, NAND, eMMC
- основные интерфейсы: 214 входов/выходов процессорной системы, UART, CAN, USB 2.0, I2C, SPI
- высокоскоростные интерфейсы: 4 PS-GTR, PCIe Gen1/2, Serial ATA 3.1, DisplayPort 1.2a, USB3.0, SGMII
- 425280 логических элементов (LUTs)
- 4272 блоков DSP
- 8 12-бит RF-ADC с максимальной скоростью 4,096 GSPS
- 8 14- бит RF-DAC с максимальной скоростью 6,554 GSPS
- 8 SD-FEC
Комплект поставки включает в себя:
- оценочная плата Zynq UltraScale+ RFSoC ZCU111
- дополнительная плата-преобразователь XM500 RFMC
- 6 фильтров: два НЧ фильтра до 2500 МГц, два НЧ фильтра до 1300 МГц, два ПФ с полосой пропускания 3000–4300 МГц
- кабели 6 SMA, USB, Ethernet, питание
- лицензия Xilinx Vivado Design Suite для 1 рабочего места сроком на 1 год
- доступ к демонстрационному дизайну аналогового смешанного сигнала (AMS)
- дополнительное оборудование (MicroSD, инструменты)
- инструкция по началу работы
