Отладочный набор на чипе Xilinx Zynq UltraScale XCZU9EG доступен со склада Макро Групп в Санкт-Петербурге. Отладочная плата из набора EK-U1-ZCU102-ED-G выполнена на основе чипа XCZU9EG-2FFVB1156E4524 и является модификацией для России стандартного набора EK-U1-ZCU102-G с деактивированным аппаратным криптомодулем.

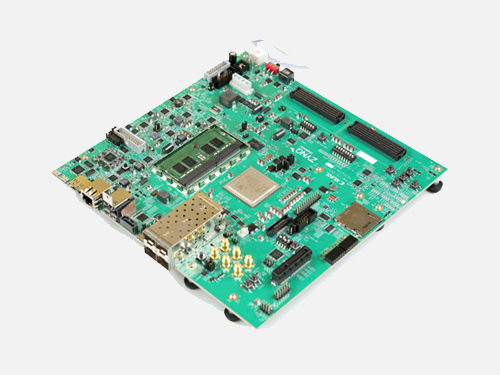

Отладочный набор на чипе Zynq UltraScale XCZU9EG

Основные области применения – видеообработка, высокоскоростные телекоммуникации, системы искусственного интеллекта. В состав набора так же входит ваучер на САПР Vivado (для чипа XCZU9EG).

Характеристики EK-U1-ZCU102-ED-G:

Конфигурирование

  • встроенный USB-JTAG конфигурационный кабель
  • двойная память Quad-SPI flash
  • загрузка с SD-карты

Память

  • PS 4GB DDR4 64-bit SODIMM w/ ECC
  • PL 512MB DDR4 component memory ([256 Mb x 16] devices) at 1200MHz / 2400Mbps DDR
  • 8 KB IIC EEPROM
  • двойная 64 MB Quad SPI flash
  • слот для SD-карты

Управление и ввод/вывод

  • 6x кнопок (5x PL, 1x PS)
  • DIP-переключатели (8x PL)
  • PMBUS и системный контроллер на базе MSP430
  • USB2/3 (MIO ULPI and 1 GTR)

Разъемы расширения

  • 2x FMC-HPC разъемы (16 трансиверов GTH, 64 дифпар)
  • 2x PMOD
  • IIC

Сетевые и коммуникационные интерфейсы

  • RGMII на скоростях 10, 100, or 1000 Mb/s. Последовательный GMII с поддержкой 1 Gb/s SGMII
  • 4x SFP+ cage
  • SMA GTH с поддержкой (4x SMA Tx/Rx разъемов)
  • USBUART
  • RJ45 Ethernet
  • SATA (1 x GTR)
  • PCIe Gen2x4 Root Port

Дисплей

  • видео входы и выходы HDMI (3 GTH)
  • внешний l Retimer device driving an HDMI output connector
  • 9x GPIO user LEDs (8x PL, 1x PS)
  • контроллер VESA DisplayPort 1.2 source-only с поддержкой до2 каналов данных на скоростях of 1.62 Gb/s, 2.70 Gb/s, or 5.40 Gb/s.

Основные характеристики чипа XCZU9EG-2FFVB1156E4524:

Процессорные ядра: quad-core ARM® Cortex-A53, dual-core Cortex-R5

Логических элементов (тыс. шт.): 600

Встроенной памяти (Мбит): 32,1

Модулей DSP: 2 520

Максимальное количество входов-выходов: 328

Для приобретения отладочных наборов EK-U1-ZCU102-ED-G обращайтесь в компанию Макро Групп. Стоимость отладочного набора $4800 (в рублях по курсу ЦБ РФ). Обычно подобные наборы поставляются только под заказ со сроком поставки от 8 недель и более.

Компания Макро Групп является официальным партнером Xilinx в России. По вопросам, связанным с приобретением и поддержкой продукции Xilinx, включая приобретение лицензий, напишите нам через форму «Задать вопрос» или позвоните по телефону 8 (800) 333-06-05.
