Отладочные платы на серийных чипах Versal от Xilinx

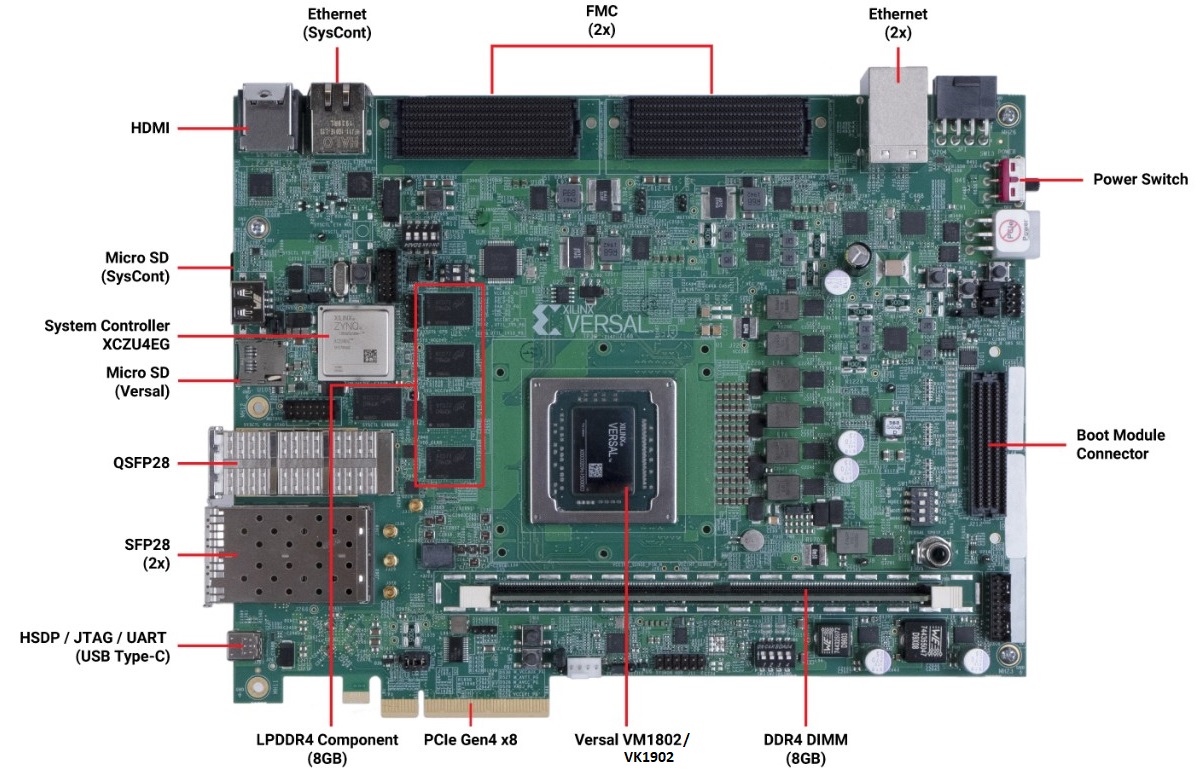

Компания Xilinx выпустила две отладочные платы для серии систем на кристалле Versal – VMK180 и VCK190. Вместо устанавливавшихся ранее инженерных образцов на этих платах установлены серийные чипы. На плате VMK180 установлен чип XCVM1802-2MSEVSVA2197 серии Versal® Prime, а на более «продвинутой» VCK190 - XCVC1902-2MSEVSVA2197 Versal AI Core, содержащий аппаратные ускорители (AI-cores) для вычисления нейронных сетей. В остальном платы практически одинаковы и даже на вид практически неотличимы одна от другой.
Чипы серий Versal Prime и Versal AI Core предназначены для применения в широком диапазоне коммуникационных и встраиваемых устройств, причём серия Versal AI Core дополнительно содержит средства аппаратного ускорения вычислений свёрточных нейронных сетей.
Характеристики отладочной платы:
| Характеристика | Значение |
|---|---|
| Длина | 189,9 мм |
| Высота | 241,3 мм |
| Толщина платы (+/-8%) | 1,7 мм |
| Рабочий диапазон температур | 0…+45°C |
| Диапазон температур хранения | –25…+60°C |
| Конфигурирование | |
| JTAG | Да |
| QSPI | Да |
| Micro SD | 2 |
| Память | |
| DDR4 DIMM | 8 Гбайт |
| LPDDR4 Component | 8 Гбайт (4×16 Гбайт) |
| Micro SD Socket | 16 Гбайт |
| Control I/O | |
| Пользовательские кнопки | 6 |
| DIP-переключатели | 4 |
| Пользовательские светодиоды | 4 |
| Системный монитор (SYSMON) | Да |
| Системный контроллер | Да |
| Шина PMBUS | Да |
| Разъёмы расширения | |
| VITA 57.4 FMC+ (12 GTYs per connector) | 2 |
| PCIe® Gen4 x8 | 1 |
| Сетевые и коммуникационные интерфейсы | |
| USBUART | 1 |
| CAN-FD | 1 |
| RJ-45 10/100/1000 Ethernet Connectors | 3 |
| SFP28 | 2 |
| QSFP28 | 1 |
| Отображение | |
| HDMI Видео выход | 1 |
| HDMI Видео вход | 1 |
| Тактирование | |
| Программируемый DDR4 DIMM | 1 |
| Программируемый LPDDR4 компонент | 2 |
| Клок PCIe | 1 |
| Тактирование HDMI | 1 |
| Программируемый zSFP | 1 |
| Программируемый HSDP | 1 |
| Программируемый 1588 eCPRI | 4 |
| Программируемый Системный контроллер | 1 |
| Питание | |
| Источник питания | 180 В (12 В) |
| Power on Reset | Да |
Характеристики чипов Versal:
| Характеристики | VMK180 | VCK190 |
|---|---|---|
| Чип | XCVM1802-MSEVSVA2197 | XCVC1902-2MSEVSVA2197 |
| Серия | Versal Prime | Versal AI Core |
| Ускорительные ядра ИИ (AI Engines) | Нет | 400 |
| DSP Engines | 1968 | 1968 |
| Логических элементов (K) | 1968 | 1968 |
| LUTs | 899840 | 899840 |
| Процессор приложений (APU) | Dual-Core Arm® Cortex®-A72 | Dual-Core Arm® Cortex®-A72 |
| Процессор реального времени (RTPU) | Dual-Core Arm Cortex-R5F | Dual-Core Arm Cortex-R5F |
| Максимум В/В | 770 | 770 |
| Программируемых портов NOC | 28 | 28 |
| Контролёров внешней памяти | 4 | 4 |
Обе платы будут доступны со второго квартала текущего года. Заказывайте и приобретайте отладочные платы VCK180 и VMK190 у официального дистрибьютера Xilinx в России и странах СНГ – компании Макро Групп.
