Отладочные наборы Cruetech на ПЛИС Xilinx Virtex UltraScale+
Cruetech анонсировал отладочные наборы для разработки на чипах AMD-Xilinx Virtex UltraScale+ VU9P и VU13P – платы CRVU9PB и CRVU13PB. Оба отладочных набора относятся к премиальному сегменту рынка и предназначены для разработки высокопроизводительных телекоммуникационных устройств, а также для прототипирования ASIC.
Характеристики чипов VU9P и VU13P, каждый из которых имеет объём более миллиона логических элементов, представлены в таблице:
| Параметр | VU9P | VU13P |
| Системные логические ячейки | 2 586 150 | 3 780 000 |
| Триггеры CLB | 2 364 480 | 3 456 000 |
| Таблицы поиска CLB (LUT) | 1 182 240 | 1 728 000 |
| Максимальная распределённая RAM (Мб) | 36,1 | 48,3 |
| Блоки блочной RAM | 2 160 | 2 688 |
| Блочная RAM (Мб) | 75,9 | 94,5 |
| Блоки UltraRAM | 960 | 1 280 |
| UltraRAM (Мб) | 270,0 | 360,0 |
| HBM DRAM (ГБ) | – | – |
| CMT (1 MMCM и 2 PLL) | 30 | 16 |
| Максимальные HP I/O | 832 | 832 |
| Максимальные HD I/O | 0 | 0 |
| Слайсы DSP | 6 840 | 12 288 |
| Пиковая производительность INT8 DSP (ТОП/с) | 21,3 | 38,3 |
| Системный монитор | 3 | 4 |
| Трансиверы GTY 32,75 Гб/с | 120 | 128 |
| Трансиверы GTM 58,0 Гб/с PAM4 | 0 | 0 |
| 100G / 50G KP4 FEC | 0 | 0 |
| Фракционные PLL трансиверов | 60 | 64 |
| PCIe Gen3 x16 | 6 | 4 |
| PCIe Gen3 x16 / Gen4 x8 | 0 | 0 |
| 150G Interlaken | 9 | 8 |
| 100G Ethernet с KR4 RS-FEC | 9 | 12 |

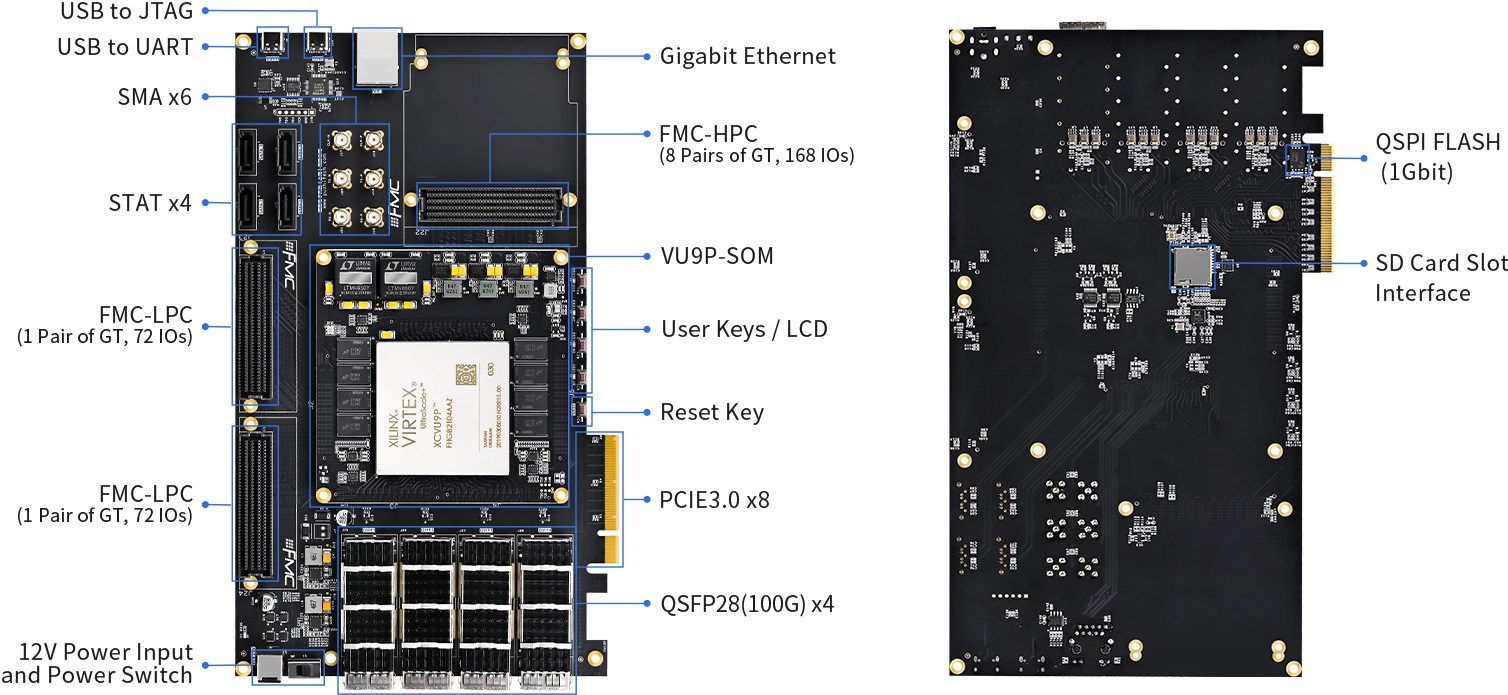

Отладочные наборы конструктивно исполнены в виде унифицированной базовой платы с установленным на ней SOM-модулем CRVU9PC либо CRVU13PB (модули можно приобрести отдельно):
Интерфейсы, функции и характеристики отладочного набора:
| Интерфейс JTAG | 1 шт |
| Загрузочные интерфейсы | 1 QSPI/1 BPI |
| UART | 1 шт |
| Интерфейс micro-SD | 1 шт |
| Светодиоды и клавиши | 2 leds; 2 keys |
| PCIe | 3,0 × 8 |
| Ethernet 1GE | 1 шт |
| QSFP28 | 4 × 100 G |
| Интерфейсы FMC | 2xHPC, 1xLPC |
| Габариты | 256 x 140 мм |
| Питание и потребление | 12 В/20 А |
К каждому набору прилагается большое количество документации, а также референсные и учебные проекты.

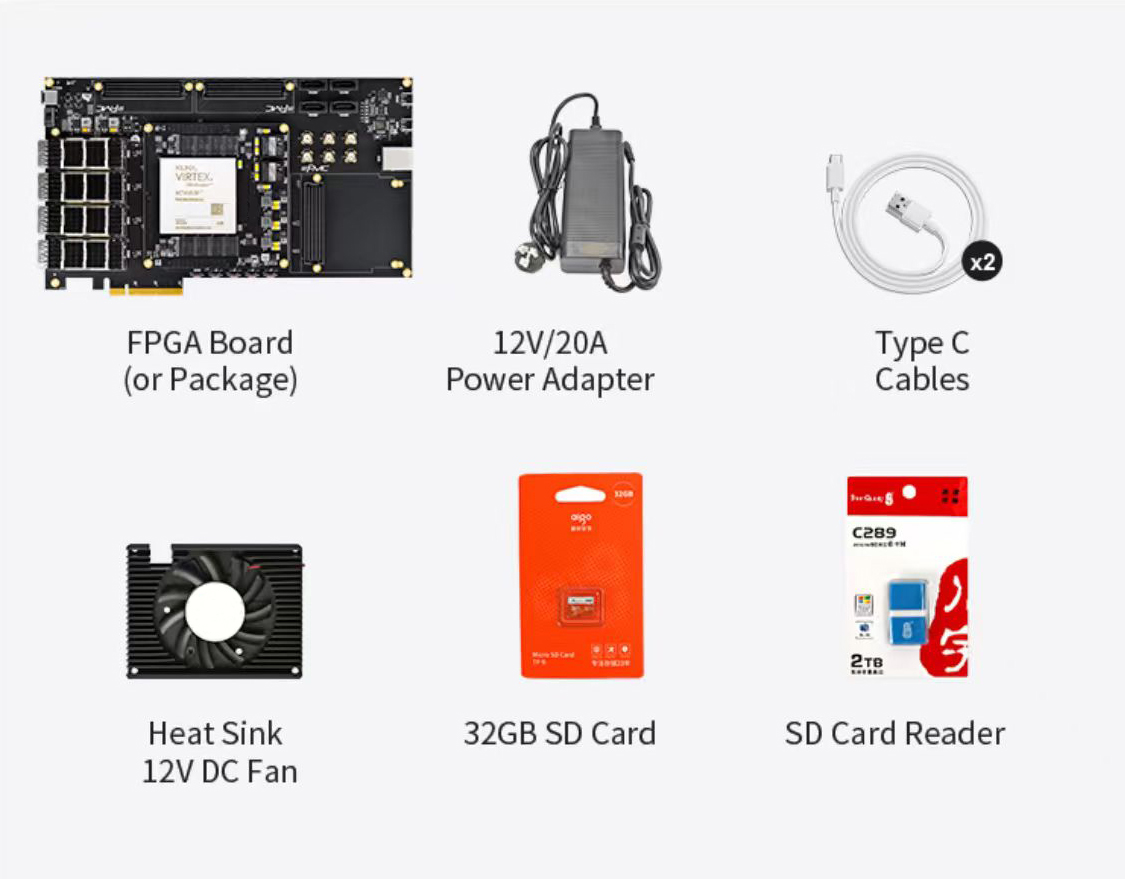

Комплект поставки
Макро Групп принимает заказы на модули и отладочные платы бренда Cruetech. Имеется полный набор документации и демонстрационных проектов.
По всем вопросам, связанным с поддержкой отладочных плат, ПЛИС, СнК и инструментальных средств, обращайтесь через форму обратной связи на сайте или по телефону 8 (800) 333-06-05.
