Отладочная плата для ПЛИС Virtex® UltraScale+™ с поддержкой 58G PAM4 от Xilinx
Компания Xilinx выпустила плату, предназначенную для работы с трансиверами, обеспечивающими скорость обмена трансиверов типа GTM 58 Гб/с на канал – VCU129.

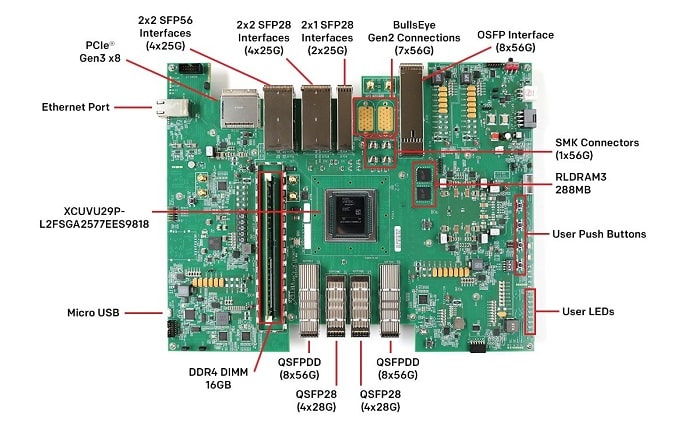

Плата VCU129 включает в себя ПЛИС Virtex® UltraScale+™ VU29P, которая содержит трансиверы 58G PAM4, применяемые для создания сетевых платформ следующего поколения. На плате имеется несколько высокоскоростных соединений общего назначения, встроенная память и интерфейс PCIe® Gen3. Комплект предназначен для проектирования широкого спектра высокоскоростных соединений для инфраструктуры 5G, центров обработки данных, а также для тестирования и измерений.
Оценочный комплект VCU129 демонстрирует технологическое лидерство Xilinx в области высокоскоростных трансиверов и использует преимущества новых безкрышечных корпусов Xilinx, позволяя оценить функционирование и энергопотребление высокоскоростных трансиверов в реальных условиях эксплуатации и обеспечивает использование всех трансиверов GTM в режиме 56G с прямой коррекцией ошибок (FEC). При этом обеспечивается превосходное охлаждение при низком энергопотреблении.
Основные характеристики и преимущества платы VCU129:
- интерфейсы PAM4 с максимальной скоростью 56G в исполнении SFP56, OSFP, QSFPDD, BullsEye Gen2 и SMK
- интерфейсы 28G в исполнении SFP28 и QSFP28
- встроенная периферия и память для широкого применения
- 288 МБ памяти RLDRAM3 и 16 ГБ памяти DDR4 DIMM
- PCIe Gen3 × 8
- Ethernet 10/100/1000 Мбит/с
Основные характеристики ПЛИС Virtex UltraScale+ XCVU29P-L2FSGA2577EES9818:
| Компонент ПЛИС | Количество |
|
| Трансиверы GTM 56 Гб/с PAM4 | 48 | |
| Трансиверы GTM 56 Гб/с PAM4 | 32 | |
| Встроенные ядра 100 Г/50 Г KP4 FEC | 24/48 | |
| Встроенные интерфейсы 100 Г Ethernet с KR4 RS-FEC | 15 | |
| Суммарный объем памяти Block RAM и UltraRAM (Мб) | 454,5 | |
| Блоки DSP (шт.) | 12288 | |
| Логич. Элементов (тыс.шт.) | 3780 |
Спецификация на плату VCU129:
| Параметр | Значение |
| Длина | 38,10 см (15,00”) |
| Ширина | 29,21 см (11,50”) |
| Толщина (+/-5%) | 0,3175 см (0,125”) |
| Температурный диапазон для работы | 0…+45 °C |
| Температурный диапазон для хранения | -25…+60 °C |
| Память | |
| DDR4 DIMM | Модуль памяти объемом 16 ГБ установлен на плату |
| RLD3 Component | 288 МБ 72-bit |
| Коммуникационные и сетевые интерфейсы | |
| OSFP 56 Г | 1 |
| SFP56 | 4 |
| QSFPDD 56 Г | 2 |
| QSFP28 | 2 |
| SFP28 | 6 |
| Порт Ethernet | 1 |
| PCIe® Endpoint | Gen1 (x1, x2, x4, x8), Gen2 (x1, x2, x4, x8), Gen3 (x1, x2, x4, x8) |
| micro-B USB JTAG UART | Присутствует |
| Пользовательские интерфейсы | |
| Переключатели DIP | Присутствуют |
| Светодиоды | Присутствуют |
| Кнопки | Присутствуют |
| Ввод-вывод и управление | |
| Интерфейс IIC | Присутствует |
| Шина PMBUS | Присутствует |
| Питание | |
| Адаптер +12 В | Присутствует |
| Совместимость с ИП ATX Power | Имеется |
На момент написания новости на плате устанавливается ПЛИС XCVU29P-L2FSGA2577EES9818, то есть она выполнена на инженерных образцах. В ближайшее время на нее будут устанавливаться серийные микросхемы.
Набор VCU129 от Xilinx поступил в продажу и доступен для заказа в компании Макро Групп – официального партнера Xilinx.
