Отладочный набор EK-S7-SP701-G для Spartan-7 от Xilinx

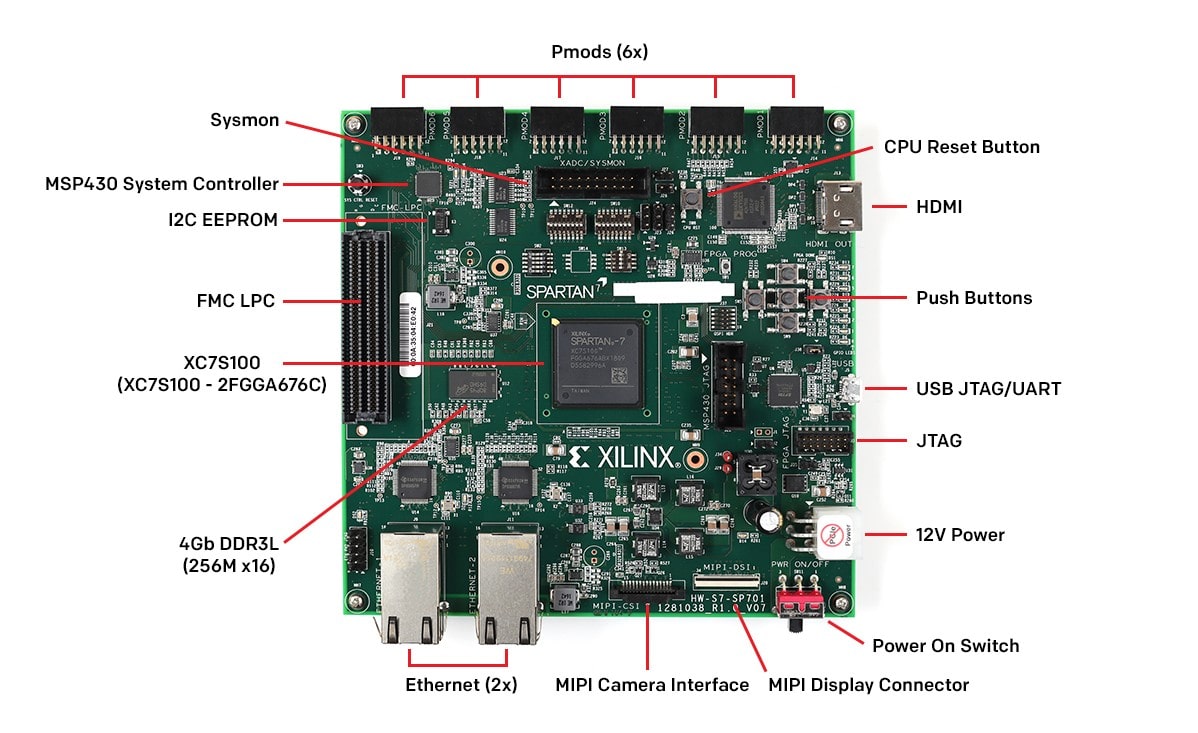

Компания Xilinx выпустила в продажу отладочный набор для Spartan-7 – SP701. На плате установлен чип XC7S100 серии Spartan-7, обладающей лучшей в своем классе производительностью на ватт.
Набор SP701 наиболее подходит для приложений, работающих с разнообразными датчиками, включая промышленные сети, встроенные системы видеонаблюдения и автомобильные приложения. SP701 обладает высокой доступностью ввода/вывода и возможностью расширения ввода/вывода через разъёмы стандартов Pmod и FMC, что делает его самым подходящим устройством разработки IP для пользователей ПЛИС Spartan-7. Применённая в нём ПЛИС XC7S100 является наиболее мощным устройством семейства Spartan-7. ПЛИС XC7S100, имеющая 102 тысячи логических элементов и 400 пинов ввода/вывода, позволяет проектировать приложения, идеально подходящие для работы с периферийными устройствами, обладающими высокой производительностью, расширяемостью, гибкостью и небольшими габаритами.
Основные характеристики набора SP701 для Spartan-7 от Xilinx:
| Характеристики платы | |
|---|---|
| Размеры | 152,4 × 152,4 мм (6х6 inches) |
| Рабочая температура | 0-45 ⁰С |
| Температура хранения | -45 – 60 ⁰С |
| Конфигурирование | |
| Конфигурационные интерфейсы | JTAG, SPI, QSPI |
| Память | |
| DDR3L | 4 Гб (256 M × 16) |
| Quad-SPI Flash | 1 Гб |
| I2C EEPROM | 32 Кб |
| Ввод-вывод и управление | |
| Пользовательские кнопки | 5 |
| DIP-переключатели | 16 |
| Пользовательские светодиоды | 8 |
| Контроллер системы | Имеется |
| Шина PMBUS | Имеется |
| Разъёмы расширения | |
| VITA 57,1 FMC LPC | 1 |
| Разъёмы Pmod | 6 |
| Коммуникационные интерфейсы | |
| USBUART | 1 |
|
Ethernet 10/100/1000M RJ-45 |
2 |
| Видео интерфейсы | |
| Видео выход HDMI | Имеется |
| Интерфейс камеры MIPI-CSI | Имеется |
| Интерфейс дисплея MIPI-CSI | Имеется |
| Тактирование | |
| Программируемый тактовый генератор с интерфейсом IIC | Имеется |
| Питание | |
| Внешний источник питания | 12 В |
Отладочный набор SP701 поддерживается бесплатной рабочей средой Vivado WebPack, включая SDK, и обеспечивает лёгкую имплементацию софт-процессорных ядер Xilinx MicroBlaze и Arm® Cortex®-M1 and Cortex-M3 DesignStart. Он так же совместим с большим количеством периферийных устройств, включая MIPI-CSI видеокамеры, HDMI и MIPI-CSI дисплеи и различные сенсоры.
Характеристики ПЛИС XC7S100-2FGGA676C:
| Характеристика | Значение |
|---|---|
| Количество системных логических элементов | 102400 |
| Доступная память |
4,320 Kb Block RAM на чипе 1,100 Kb внешняяDRAM |
| Модули DSP | 160 |
| Макс. кол-во пинов ввода/вывода | 400 |
|
Управление тактированием: (1MMCM + 1 PLL) |
8 |
| Встроенный АЦП (XADC) | 1 |
Подробнее ознакомиться с новой платой и её характеристиками можно на странице продукта по ссылке https://www.amd.com/en/products/adaptive-socs-and-fpgas/evaluation-boards/sp701.html.
Отладочный набор SP701 доступен к заказу в компании Макро Групп – официального партнёра Xilinx в России.
По всем вопросам, связанным с приобретением и поддержкой продукции Xilinx, включая приобретение лицензий, напишите нам через форму «Задать вопрос» или позвоните по телефону 8 (800) 333-06-05.
