В семействе Zynq RFSoC от AMD-Xilinx пополнение – новое подсемейство Zynq RFSoC DFE. DFE- это Digital Front-End (цифровой тракт предобработки). Сейчас в этом подсемействе анонсированы 2 модели: ZU65DR и ZU67DR. В устройствах применены самые быстродействующие на данный момент в семействе АЦП и ЦАП, что сочетании с DUC/DDC позволяет обрабатывать сигналы с частотой до 7,125 ГГц. Устройства предназначены для построения радиосетей стандартов 4G и 5G NR (New Radio), включая радиочастотный тракт. Оба устройства содержат по одному модулю DFE – аппаратно реализованные блоки для построения радиочастотных трактов 4G/5G. Характеристики аппаратных радиочастотных IP-ядер приведены в таблице ниже:

Аппаратная радиоподсистема
Прямые радиочастотные преобразователи данных (Direct RF Data Converters)
  • 8x 10GSPS ЦАП | 8x 2,5 GSPS АЦП и 2x 5,9 GSPS АЦП
  • Прямая поддержка каналов диапазона FR1, оптимальны для каналов mmWave FR2
  • Полоса пропускания до 7,125 ГГц
  • Integrated mixer, NCO, interpolation & decimation for digital frequency conversion
Сигнальная обработка
  • Специализированная обработка сигналов, включая передискретизацию и выравнивание
Цифровые пред-искажения
  • Поддерживает мгновенною полосу частот (iBW) шириной до 400 МГц и новейшие технологии усилителей мощности радиочастотного диапазона. Уменьшает размеры аппаратуры и потребляемую мощность
  • Базируется на проверенных IP-ядрах от Xilinx
Уменьшение неравномерности сигнала (Crest Factor Reduction)
  • Поддерживает iBW до 400 МГц
  • Базируется на проверенных IP-ядрах от Xilinx
Цифровой перенос частот вверх (DUC) и вниз (DDC)
  • Поддержка до 8 компонентных несущих (CCs)
  • Поддержка широкого диапазона несущих частот и 400 МГц iBW
Канальная фильтрация (Channel Filtering)
  • Поддержка до 8 компонентных несущих (CCs)
  • Поддержка широкого диапазона несущих частот для 4G и 5G NR

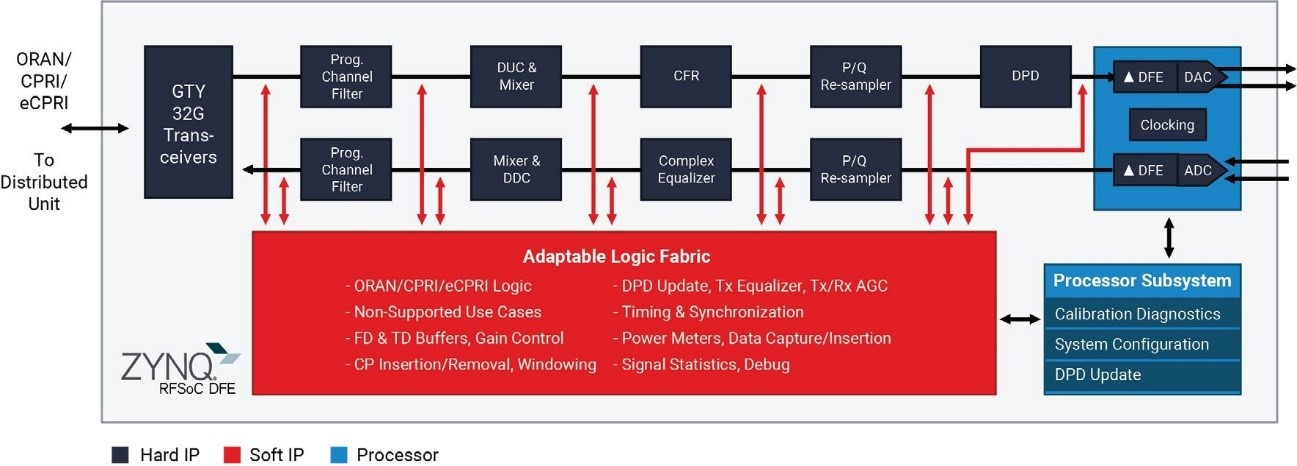

Структура радиочастотной системы, реализованной на Zynq RFSoC DFE приведена на рисунке ниже:

Новое подсемейство Zynq RFSoC от AMD-Xilinx

Zynq RFSoC DFE для сетей 5G от Xilinx

Более подробная информация: https://www.xilinx.com/products/silicon-devices/soc/rfsoc/zynq-ultrascale-plus-rfsoc-dfe.html

Компания МакроГрупп является дистрибьютором Xilinx в России и странах СНГ.

Для заказа образцов получения технической поддержки по всей продукции Xlinx напишите нам через форму «Задать вопрос» на нашем сайте или позвоните по телефону 8 (800) 333-06-05 доб. 775.
