Мотореле A-MEC

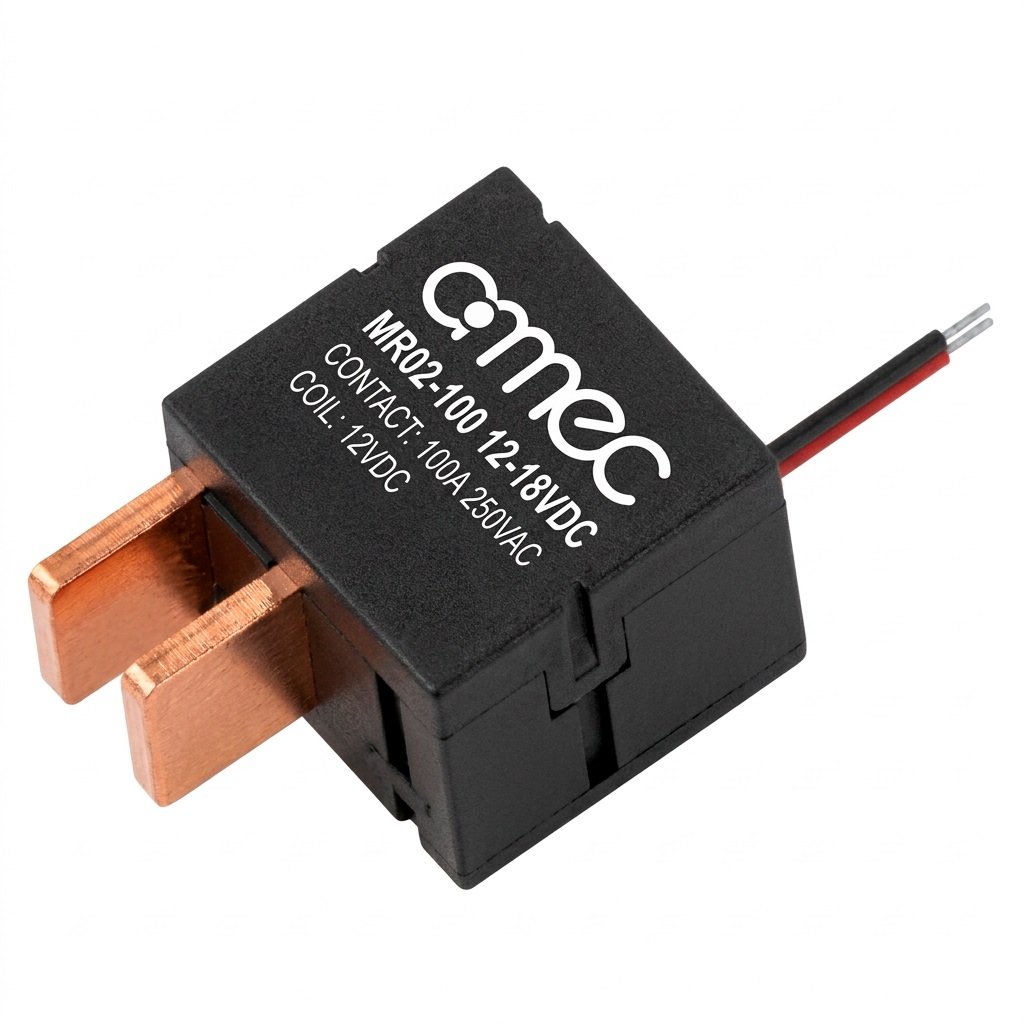

A-MEC представил мотореле с возможностью переключения тока и напряжения 100 А/250 В AC – MR02-100 12-18VDC.

Технические характеристики MR02-100 12-18 VDC:

• модель: MR02-100 12-18VDC
• габаритные размеры: 22 ×23 × 20 мм
• форма обратной связи: 1 группа нормально закрытых (обычный статус доставки, специальный статус доставки: 1 группа нормально открытых)
• вес продукта: около 50 г
• контактная нагрузка:

• номинальная нагрузка: 100 А 250 В переменного тока
• максимальный ток переключения: 100 А
• максимальное напряжение переключения: 250 В переменного тока

• параметры двигателя

• напряжение двигателя: 12 В постоянного тока
• сопротивление двигателя: 13 Ом x (1 ± 10%)
• максимально допустимое напряжение (%): 200% от номинального напряжения.

Основные принципы работы:

Мотореле осуществляет замыкание и размыкание контактов с помощью моторного привода. Внутри него находится микромотор, который через вращение приводит в действие передаточную или рычажную систему, толкая контакты в движение. У такого реле быстрая скорость отклика, высокое давление при замыкании контактов и низкое контактное сопротивление, что особенно полезно в ситуациях, требующих быстрого переключения и работы с высоким током. Его конструкция также содержит электромагнитную катушку для управления запуском мотора, но основными актуаторами являются мотор и его двигательное устройство.

Принцип работы:

Работа мотореле основана на принципе электромагнитной индукции. Когда на катушку реле поступает управляющий сигнал (низкий уровень), катушка создаёт магнитное поле, которое притягивает контакты для их замыкания, в результате чего осуществляется управление размыканием/замыканием цепи. После исчезновения управляющего сигнала магнитное поле ослабляет, контакты размыкаются, и мотор перестаёт работать или меняет направление вращения. Этот режим работы делает данный тип реле подходящим для сценариев, требующих быстрого отклика и частого переключения.

Универсальные области применения:

• интеллектуальные измерительные приборы
• энергосберегающее оборудование
• систем дистанционного управления
• в ситуациях, когда требуется управление цепью без постоянного питания.

Один из успешных российских проектов использования мотореле A-MEC – использование мотореле для электросчётчиков.

Макро Групп является поставщиком продукции A-MEC. Для получения технической поддержки по продукции A-MEC вы может обратиться к нам удобным для вас способом: через форму «Задать вопрос» на сайте или по телефону 8 (800) 333-0605 доб. 570.
