Модули и отладочные платы на базе RF-SoC (радиочастотных систем на кристалле) AMD-Xilinx под брендом Cruetech
Макро Групп предлагает модули для применения в готовых устройствах и отладочные наборы для разработки на ПЛИС семейства RF-SoC (радиочастотных систем на кристалле) от AMD-Xilinx от бренда Cruetech.
Линейка RF-SoC (радиочастотных систем на кристалле) производства AMD представляет собой решение, объединяющее на одном чипе АЦП/ЦАП радиочастотного диапазона, программируемую логику и высокопроизводительную многоядерную процессорную систему Zynq UltraScale+ с архитектурой Arm.
Каналы АЦП с частотой оцифровки до 5,9 Гбит/с со встроенным DDC (цифровым преобразователем понижения частоты) и ЦАП с частотой оцифровки до 10,0 Гбит/с со встроенным DUC (цифровым преобразователем повышения частоты) обеспечивают непосредственную обработку сигналов радиочастотного диапазона. В программируемой логике реализуются функциональные блоки ЦОС: цифровые фильтры, БПФ, потоки данных. Также в ней реализуются IP-ядра (ядра интеллектуальной собственности) блочного кодирования с прямой коррекцией ошибок SD-FEC (мягкое декодирование с прямой коррекцией ошибок). Всё это дополняется высокоскоростными интерфейсами PCIe и Ethernet 10/100 Гбит/с.
Процессорная часть представляет собой высокопроизводительную Arm-систему, содержащую 4 ядра Arm Cortex-A53 и 2 ядра реального времени Cortex-R5R.
Процесс разработки поддерживается всеми средствами проектирования AMD-Xilinx: Vivado, Vitis, PetaLinux. Также имеется интеграция с Matlab.
Всё вышеперечисленное позволяет создавать надёжные, гибкие и высокоинтегрированные радиосистемы с высокой производительностью и малым энергопотреблением.
Компания Макро Групп предлагает отладочные платы под брендом Cruetech – CRXRF47 и CRXRF49.

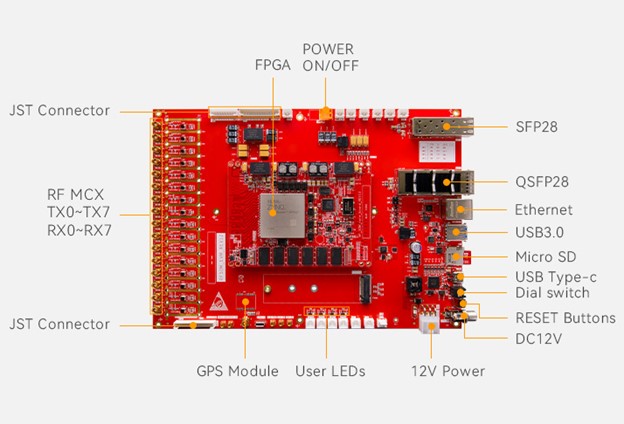

Отладочная плата CR-AXRF47
Отладочная плата представляет собой полнофункциональное устройство для разработки многоканальных радиочастотных приложений.
Характеристики отладочной платы CR-AXRF47
| Партномер | CRXRF47 |
| Высокочастотные входы | 8х 14 битный RF-ADC@5GSPS |
| Высокочастотные выходы | 8х 14 битный RF-DAC@9.85GSPS |
| Модуль SOM | |
|
Чип RFSoC PS SDRAM PL SDRAM Конфигурационная память Межплатные разъёмы |
ZU47DR-2FFVE1156I 4 ГБ (64-бит) DDR4 2 ГБ (32-бит) DDR4 SDRAM на PL 128 МБ QSPI Flash 2х Samtec |
| Базовая плата | |
| Интерфейс SSD | 1xM2 |
| MicroSD | 1 слот |
| Ethernet |
1x QSFP28 1x SFP28 1xRJ45 1GE |
| UART | 1xUSBUART |
| JTAG | 1 |
| EEPROM | 1х I2C 4Кб + датчик температуры (LM75) |
| Светодиоды | 4 |
| Кнопка сброса | 1 |
| Питание | 12 В |
| Габаритные размеры | 254 × 180 мм |

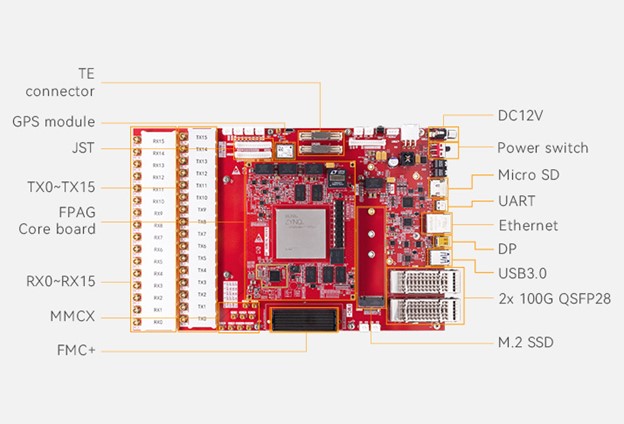

Отладочная плата CRXRF49
В отличие от предыдущей, данная плата имеет 16 радиочастотных входных и выходных каналов.
Характеристики отладочной платы CRXRF49
| Партномер | CRXRF49 |
| Высокочастотные входы | 16х 14 битный RF-ADC@2.5GSPS |
| Высокочастотные выходы | 16х 14 битный RF-DAC@9.85GSPS |
| Модуль SOM | |
|
Чип RF-SoC PS SDRAM PL SDRAM Конфигурационная память Межплатные разъёмы |
XCZU49DR-2FFVF1760 5 ГБ (64-бит) DDR4 5 ГБ (32-бит) DDR4 SDRAM Dual Channel 128 МБ QSPI Flash 2х Samtec |
| Базовая плата | |
| Интерфейс SSD | 1xM2 |
| MicroSD | 1 слот |
| Ethernet |
2x QSFP28 (40G/100G) 1xRJ45 1GE |
| UART | 1xUSBUART (USB-C) |
| JTAG | 1 |
| EEPROM | 1х I2C 4Кб + датчик температуры (LM75) |
| Video | 1 x MINI DisplayPort |
| USB | 1 x USB 3.0 OTG |
| GPS | 1 |
| Светодиоды | 4 |
| Разъем расширения | 1x FMC+ |
| Кнопка сброса | 1 |
| Питание | 12 В |
| Габаритные размеры | 254 × 180 мм |
К обеим отладочным платам имеется полный набор документации, демонстрационных проектов и обучающих материалов.
Макро Групп принимает заказы на отладочные платы и системы на модуле бренда Cruetech.
По всем вопросам, связанным с поддержкой отладочных плат, ПЛИС, СнК и инструментальных средств, обращайтесь через форму «Задать вопрос» обратной связи на сайте или по телефону 8 (800) 333-06-05.
