Модули и отладочные платы на базе чипов AMD-Xilinx RF-Soc от Cruetech
Cruetech предлагает модули для применения в готовых устройствах и отладочные наборы для разработки на ПЛИС семейства RF-SoC от AMD-Xilinx.

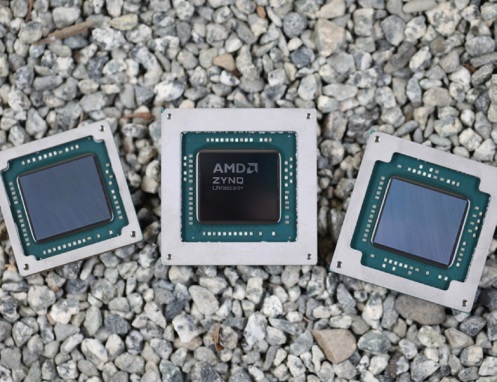

Линейка RF-SoC производства AMD представляет собой решение, объединяющее на одном чипе АЦП/ЦАП радиочастотного диапазона, программируемую логику и высокопроизводительную многоядерную процессорную систему Zynq UltraScale+ с архитектурой ARM.
Каналы АЦП с частотой оцифровки до 5,9 Гб/с со встроенным DDC и ЦАП с частотой оцифровки до 10,0 Гб/с со встроенным DUC обеспечивают непосредственную обработку сигналов радиочастотного диапазона.
В программируемой логике реализуются функциональные блоки ЦОС: цифровые фильтры, БПФ, потоки данных. Так же в ней реализуются IP-ядра блочного кодирования с прямой коррекцией ошибок (SD-FEC). Все это дополняется высокоскоростными интерфейсами PCIe и Ethernet 10/100 Гб/с.
Процессорная часть представляет собой высокопроизводительную ARM-систему, содержащую 4 ядра ARM Cortex-A53 и 2 ядра реального времени Cortex-R5R.
Процесс разработки поддерживается всеми средствами проектирования AMD-Xilinx: Vivado, Vitis, PetaLinux. Также имеется интеграция с Matlab.
Всё вышеперечисленное позволяет создавать надёжные, гибкие и высокоинтегрированные радиосистемы с высокой производительностью и малым энергопотреблением.

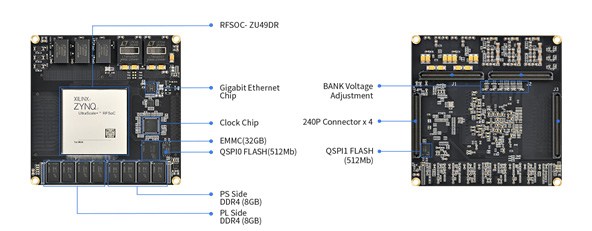

Модуль CRZU49DRС
Модуль предназначен для встраивания в устройства заказчика и представляет собой законченную микропроцессорную систему с 16 радиочастотными каналами.
Характеристики модуля:
| Номер для заказа | CRZU49DRC |
| Чип | XCZU49DR-2FFVF1760I |
| Процессорные ядра |
ARM: 4 x Cortex-A53 1,333 ГГц RPU: 2 x Cortex-R5 533 МГц |
| Исполнение | промышленное (-40~+85°C) |
| Логических ячеек | 930k |
| LUT | 425k |
| Блоков DSP | 4272 |
| Блочная память | 38 Мб |
| Память DDR4 | PS: 8 ГБ 2400 МГц * 64 бит PL: 8 ГБ 2400 МГц * 64 бит |
| QSPI FLASH | 2 канала (QSP0+QSPI1)/512 Мб, всего 1 Гб |
| EMMC | 32 ГБ |
| Загрузочные устройства | JTAG/QSPI/SD/EMMC, выбираются DIP-переключателями на плате |
| Каналы АЦП | 16 каналов/ частота оцифровки 2,5 Гвыб/с |
| Каналы ЦАП | 16 8 каналов/ частота оцифровки 9,85 Гвыб/с |
| Ethernet 1GE | 1 на стороне процессорной системы |
| PS: интерфейс GTR | 4 пары трансиверов |
| PL: интерфейс GTY | 8 пар трансиверов |
| Питание | 8-12 В/5 А |
| Вводы/выводы |
MIO: 38 (питание 1,8 В ) HP: 144 (1,2/1,8 В по умолчанию, питание 1,8 В) HD: 96 (1,8/2,5/3,3 В настраиваемо, по умолчанию 3,3 В) |
| Тактовые сигналы |
для процессорной системы: 33,3333 МГц кварц с одним выходом для программируемой логики: 200 МГц кварц с дифференциальным выходом для трансиверов GT: 125 МГц кварц с дифференциальным выходом специальный чип для тактирования ADC/DAC |
| Технология | Immersion Gold Process, 0,635 мм spacing, 240P Connectors x 4 |
| Габариты | 3,94” × 3,94” (100 × 100 мм) |

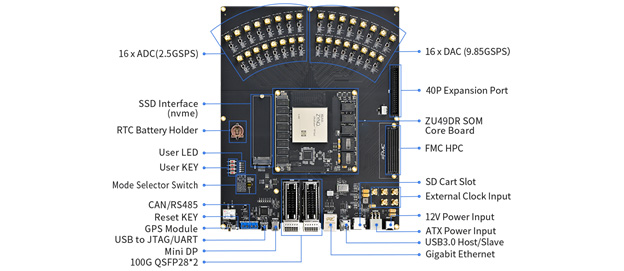

Отладочная плата CRZU49DRB
Отладочная плата представляет собой полнофункциональное устройство для разработки многоканальных радиочастотных приложений.
|
Номер для заказа |
отладочная плата: CRZU49DRB |
|
JTAG |
1×USBJTAG |
|
UART/RS485/CAN |
1/1/1 |
|
Слот для SD-карты |
1 |
|
PS Side SSD |
1 |
|
Ethernet 1GE |
1 на стороне процессорной системы |
|
Выход Mini DP |
1 |
|
USB3.0 Master-Slave |
1 |
|
Накопитель SSD |
1 |
|
Интерфейс QSFP28 |
2 x 100G |
|
Модуль GPS |
1 |
|
Интерфейс FMC |
FMC HPC, Full Signal Connection |
|
Порт расширения на 40 контактов |
32 ВВ, питание 5 и 3 В |
|
Питание |
12V/3A |
|
Габаритные размеры |
10.83” × 8.66” (275 × 220 мм) |
|
Технология |
Black Matte, Immersion Gold Process |
Макро Групп принимает заказы на системы-на-модули и отладочные платы бренда Cruetech. Имеется полный набор документации и демонстрационных проектов.
По всем вопросам, связанным с поддержкой отладочных плат, ПЛИС, СнК и инструментальных средств, обращайтесь по адресу fpga@macrogroup.ru, через форму обратной связи на сайте или по телефону 8 (800) 333-06-05.
