Миниатюрные пассивные умножители частоты TLPM от Talent Microwave
Компания Talent Microwave анонсировала серию миниатюрных пассивных умножителей частоты TLPM. Благодаря инновационному дизайну, они сочетают высокую эффективность и малые габариты, что делает их идеальным решением для компактных систем.

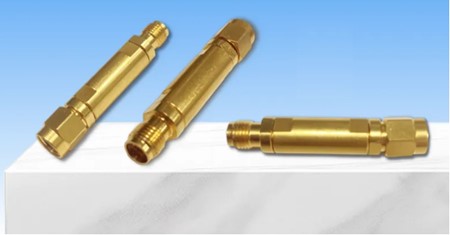

Инновационный дизайн: большие возможности в миниатюрном корпусе
Ключевым преимуществом умножителей TLPM является их компактность. Несмотря на использование передовой технологии GaAs MMIC и интеграцию резонатора, размеры компонента сопоставимы с габаритами обычного RF-адаптера, что позволяет радикально экономить место на плате без ущерба для производительности. Благодаря такой конструкции устройство легко встраивается даже в самые плотные компоновки – ключевое преимущество в эпоху миниатюризации электроники.
Помимо компактности, серия TLPM демонстрирует значимые электрические характеристики:
- минимальные потери преобразования: благодаря низким потерям в широкой полосе частот, умножители гарантируют максимальную эффективность преобразования сигнала
- чистота спектра: подавление паразитных гармоник обеспечивает чистый выходной сигнал, что напрямую улучшает общие характеристики устройства.
Универсальность подключения
Стандартизированные интерфейсы и гибкая конфигурация делают интеграцию простой и быстрой. Все модели серии оснащены разъёмами 2,92 мм, гарантирующими высокие ВЧ-характеристики. Ещё одно преимущество – вариативность комбинаций штекер/гнездо на входных и выходных портах, что позволяет гибко комбинировать типы соединений в соответствии с топологией системы, значительно упрощая монтаж и снижая требования к конфигурации.
Области применения миниатюрных пассивных умножителей частоты TLPM:
- радиочастотные системы связи
- микроволновая радиолокация и системы обнаружения
- спутниковые терминалы связи
- измерительные и испытательные лабораторные стенды
Варианты исполнения умножителей частоты серии TLPM представлены на рисунках ниже:

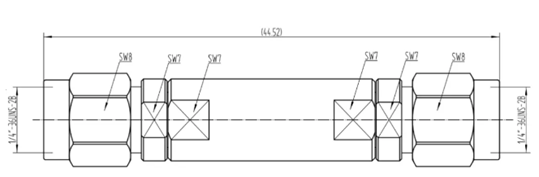

Вход штекер/выход штекер

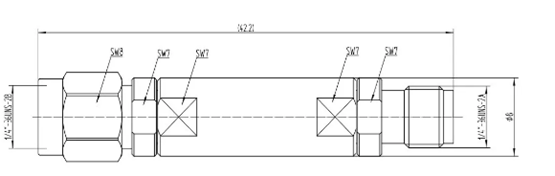

Вход штекер/выход гнездо

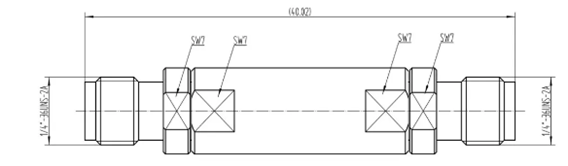

Вход гнездо/выход гнездо
Выпускаемые модели умножителей перечислены в таблице:
|
Модель |
Выходная частота (ГГц) |
Выходная мощность (дБм) |
Коэффициент умножения |
Входная частота (ГГц) |
Тип разъема |
|
TLPM-0412-0201-K |
4-12 |
1 |
2 |
2-6 |
2,92 мм |
|
TLPM-0415-0202-K |
4-15 |
2 |
2 |
2-7,5 |
2,92 мм |
|
TLPM-0618-0202-K |
6-18 |
2 |
2 |
3–9 |
2,92 мм |
|
TLPM-1030-02N6-K |
10-30 |
-6 |
2 |
5-15 |
2,92 мм |
|
TLPM-1224-0202-K |
12-24 |
2 |
2 |
6-12 |
2,92 мм |
|
TLPM-1640-02N6-K |
16-40 |
-6 |
2 |
8-20 |
2,92 мм |
|
TLPM-1640-0200-K |
16-40 |
2 |
2 |
8-20 |
2,92 мм |
Технические характеристики на примере умножителя частоты TLPM-1640-0200-K:
|
Параметр |
Мин. |
Типовое значение |
Макс. |
|
Выходная частота, ГГц |
16 |
|
40 |
|
Выходная мощность, дБм |
|
2 |
|
|
Входная частота, ГГц |
8 |
|
20 |
|
Входная мощность, дБм |
|
12 |
|
|
Коэффициент умножения |
|
2 |
|
|
Изоляция 1-й гармоники, дБн |
-40 |
|
|
|
Изоляция 3-й гармоники, дБн |
-40 |
|
|
|
Изоляция 4-й гармоники, дБн |
-30 |
|
|

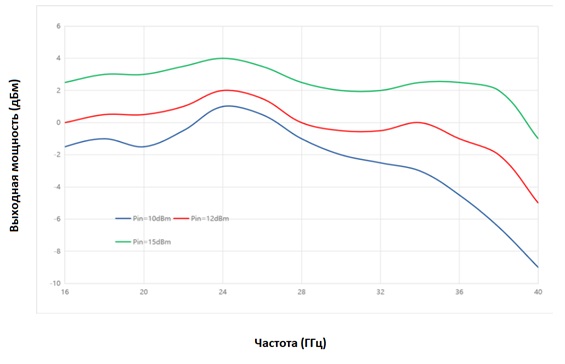

Характеристика «выходная мощность/входная мощность»
При необходимости доступна разработка по индивидуальным техническим требованиям.
Макро Групп является поставщиком продукции Talent Microwave. Для получения технической поддержки по продукции компании Talent Microwave, вы можете обратиться к нам удобным для вас способом: через форму «Задать вопрос» на сайте или по телефону 8 (800) 333-06-05 доб. 520.
