Компания A-INFO представила ассортимент высокоточных измерительных антенн до 750 ГГц

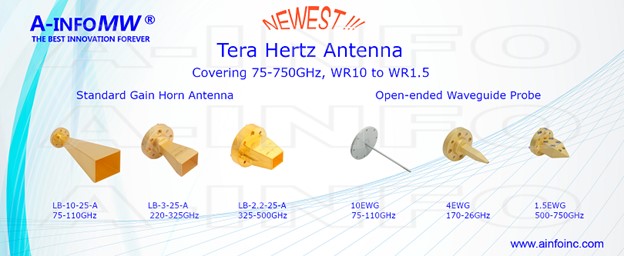

Компания A-INFO объявила о выходе новой серии измерительных рупорных антенн (Standard Gain Horns) и зондов на основе открытого волновода (Open-ended Waveguide Probes) для диапазона частот от 75 до 750 ГГц, с размерами волноводов от WR10 (75-110 ГГц) до WR1.5! (500-750 ГГц).

Основные параметры волноводных компонентов:

• высокая стабильность коэффициента усиления
• низкий КСВН
• воспроизводимые диаграммы направленности.

Именно сочетание этих параметров является ключевым для измерительных компонентов.

Устройства выполняют роль «измерительного эталона» для субмиллиметрового диапазона. Прямое назначение включает в себя калибровку измерительных стендов, верификацию коэффициента усиления других антенн и систем, прецизионные электромагнитные измерения в безэховых камерах.

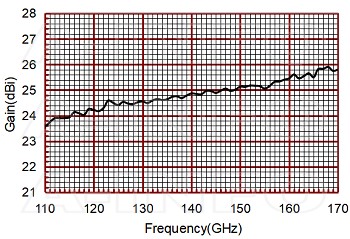

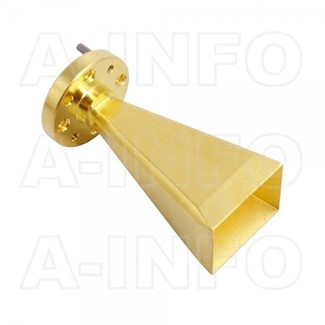

Ниже приведены график зависимости коэффициента усиления от частоты и диаграмма направленности на частоте 140 ГГц для измерительной рупорной антенны с диапазоном частот 110-170 ГГц и коэффициентом усиления 25 дБи (модель LB-6-25-A).

Таблица с подробной технической информацией о всех анонсированных терагерцовых антеннах.

Области применения:

С технической точки зрения, работа в терагерцовом диапазоне предъявляет исключительные требования к точности изготовления и материалам. На первый план выходят не только точность механики (внутренняя поверхность рупора на таких частотах должна быть близка к идеальной), но и критические вопросы применяемых фланцев и соединителей.

Доступна кастомизация рупорных антенн по ТЗ заказчика: нестандартный угол наклона, специальная поляризация, доработка фланцев и прочее.

Компания Макро Групп является дистрибьютором продукции A-INFO в РФ.

За подробной информацией, технической консультацией и образцами напишите нам через форму на сайте «Задать вопрос» или позвоните по телефону 8 (800) 333-06-05.
