ИС для LED-драйверов с TRIAC-диммированием и минимумом обвязки от Power Integrations
Компания Power Integrations анонсировала новую микросхему для создания драйверов светодиодов с TRIAC-диммированием и минимальной обвязкой – LYTSwitch-7. При проектировании устройств на LYTSwitch-7 количество компонентов обвязки сокращается на 30-35%, что снижает стоимость конечного изделия примерно на 40%. Отпадает необходимость в трансформаторе, который заменяется на стандартные индуктивности. В схеме подключения микросхемы используется простой пассивный контур затухания для управления TRIAC. Это позволяет избежать пульсаций в широком диапазоне диммирования и добиться плавного затемнения.
Используя однокаскадную неизолированную схему подключения LYTSwitch-7 с последовательным соединением ключа и дросселя, вы получите эффективность более 86%. Это на 2% лучше, чем у других подобных диммируемых драйверов.
Как и другие микросхемы Power Integrations серия LYTSwitch-7 имеет множество функций защиты. В том числе отслеживание тепловой нагрузки с возможностью отключения, что защищает микросхему и весь драйвер от воздействия аномальных температур. Реализуется это с помощью снижения тока и уменьшения яркости свечения. Разработчики отмечают, что данная тепловая защита является ключом к сокращению расходов, связанных с избыточностью электрических и механических конструкций, необходимых для достаточного охлаждения в устройства."Наша новая серия LYTSwitch-7, предназначенная для применения в светодиодных драйверах, обеспечивает высокую надежность и при этом стоимость перечня компонентов готового решения реализуемого на ней получается на 40% меньше, чем у стандартных схем. Встроенный МОП-транзистор на 725 В обеспечивает работоспособность при скачках напряжения в сети. В то же время упрощенный дизайн предохраняющего контура более совместим с TRIAC и не выделяет дополнительного тепла. В результате Вы получите более эффективные и надежные драйверы"
Хьюби Нотохамипроджио, директор по продвижению продуктов в Power Integrations.

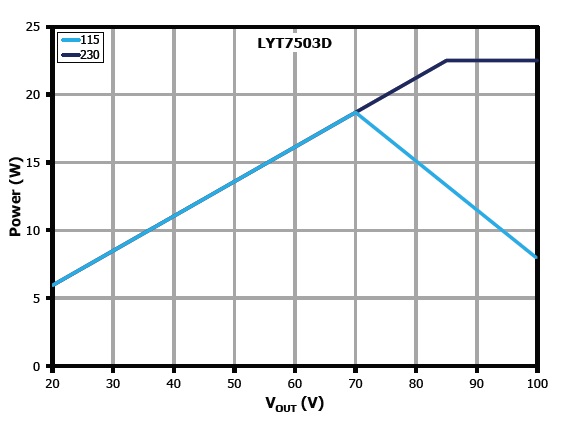

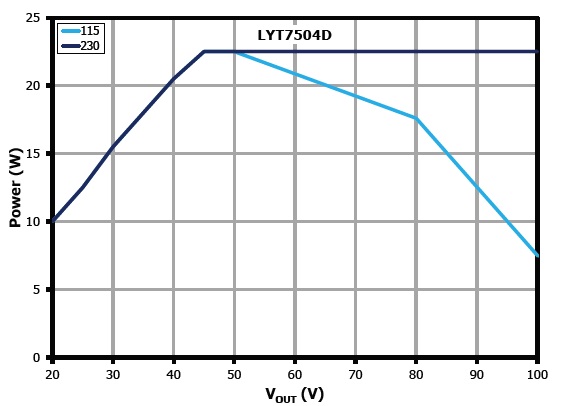

Диапазон входных напряжений от 90 до 305 В и возможность применять LYTSwitch-7 в устройствах до 22 Вт без радиатора делает данную серию универсальной для любой сферы применения: лампы Е27 и GU10, коммерческое и индустриальное освещение, даунлайты и ЖКХ светильники.
Для более детального изучения возможностей LYTSwitch-7 ознакомьтесь с примерами использования данной серии.
