Анонсированная некоторое время назад отладочная плата Pynq-Z1, построенная на базе системы на кристалле Xilinx Zynq-7020, стала доступна для заказа. Плата построена на основе чипа Zynq-7020. Плата Pynq-Z1 интересна уникальной возможностью разработки на популярном языке программирования Pyton с использованием веб-платформы Jupyter Notebook, при этом система разработки может быть размещена на самой отладочной плате. При таком подходе не требуется знание языков разработки аппаратуры, необходимое при стандартном процессе проектирования для ПЛИС. Модули расширения формата Pmod поддерживаются как самой платой, так и средой разработки Jupyter Notebook.

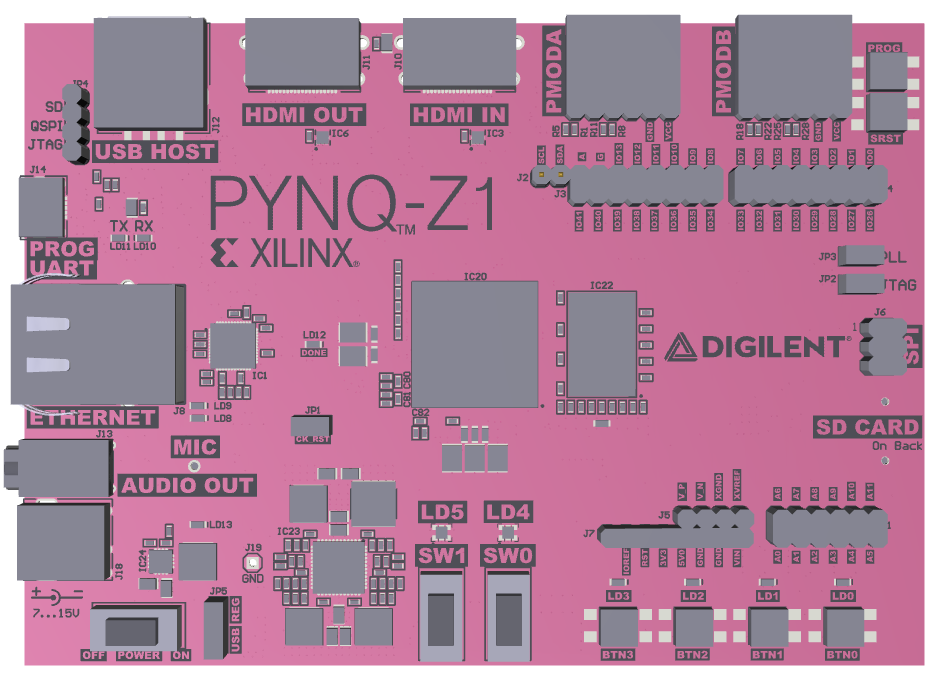

Отладочная плата PYNQ-Z1 на базе СнК Xilinx Zynq 7020 доступна для заказа

Технические характеристики платы Pynq-Z1:

Хар-ка Описание
Система на кристалле ZYNQ XC7Z020-1CLG400C с двухъядерным ARM-процессором Cortex-A9 на 650 МГц
Память DDR3: объем 512 МБ, 16-битная шина @ 1050 Мб/с
Флэш: 16MB Quad-SPI
Разъем для карты формата MicroSD
Питание +5 В через разъем USB
От внешнего источника 7-15 В
USB USB-JTAG для программирования
USB-UART
USB OTG PHY (только в режиме host)
Сеть Ethernet Gigabit PHY
Аудио Электретный микрофон с выходом PDM (pulse density modulated)
Выходной аудио разъем 3.5мм, моно выход, формат PWM (pulse-width modulated)
Bидео Вход HDMI
Выход HDMI
Кнопки, тумблеры, светодиоды 4 кнопки
2 тумблера
4 Светодиода монохромных
2 светодиода RGB
Внешние интерфейсы Два стандартных разъема Pmod, всего 16 вводов/выводов ПЛИС
Ардуино-совместимый разъем: 49 вводов/выводов ПЛИС, 6 однополярных аналоговых входов АЦП (диапазон 0-3.3 В), 4 дифференциальных аналоговых входа АЦП (диапазон 0-1.0 В)

Для заказа платы PYNQ-Z1 и дополнительных модулей к ней напишите нам через форму «Задать вопрос» или позвоните по телефону 8 (800) 333-06-05.
