80 Вт усилитель мощности Ku-диапазона от Qatron

Qatron анонсировал усилитель мощности Ku-диапазона – QA1315-P49. Данная микросхема обеспечивает выходную мощность на уровне 80 Вт и усиление не менее 26 дБ в полосе частот 13…15,5 ГГц

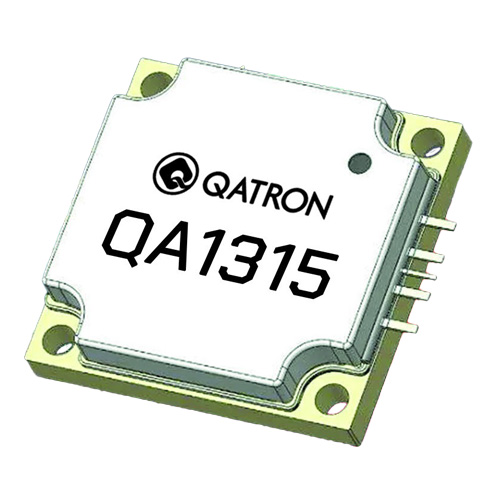

Микросхема QA1315-P49 выполнена в герметичном металлокерамическом корпусе и является полным аналогом QPM2239-CP от Qorvo. При КПД 30% QA1315-P49 может быть использована и в импульсном, и в непрерывном режимах.

Характеристики усилителя мощности QA1315-P49:

частотный диапазон: 13…15, ГГц
выходная мощность: 80 Вт
коэффициент усиления: 27 дБ
КПД: 30%
напряжение питания: +28 В (при смещении -2 В)
размеры: 19,05 × 19,05 × 4,5 мм

Частотные характеристики QA1315-P49:

Выходная мощность в режиме насыщения:

КПД:

Коэффициент усиления:

Габаритный чертёж корпуса QA1315-P49:

Символ на чертеже	min (мм)	typ (мм)	max (мм)
H	–	2,4	2,6
L	18,85	19,05	19,25
W	18,85	19,05	19,25

Основные области применения QA1315-P49:

системы связи беспроводных телекоммуникаций
спутниковая связь
СВЧ метрология

Компания «Макро Групп» предлагает поставки СВЧ усилителей Qatron на самые разные частотные диапазоны и уровни мощности, а также других СВЧ компонентов Qatron, изготовленных по вашим требованиям.

Широкий спектр вариантов исполнения:

кристалл
кристалл, установленный на носителе
корпус QFN
металлокерамический корпус

«Макро Групп» является официальным поставщиком продукции Qatron в России.

Для получения подробной информации, технической консультацией, заказа образцов и запроса изготовления заказных изделий Qatron напишите нам через форму «Задать вопрос» на сайте или позвоните по телефону 8 (800) 333-06-05.
