Новый дизайн промышленных источников питания с входным напряжением 440 VAC от компании Power Integrations

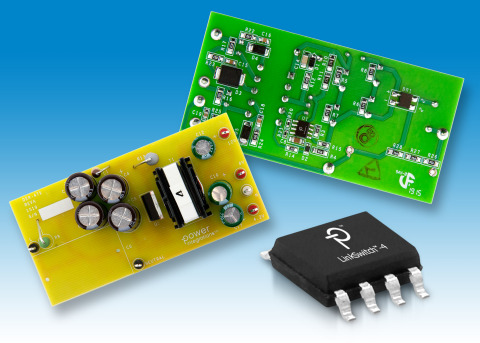

Компания Power Integrations - мировой лидер в проектировании и производстве микросхем для построения импульсных источников питания - анонсировала новый референсный дизайн DER-479, демонстрирующий построение промышленного источника питания с использованием микросхемы семейства LinkSwitch-4TM (CV/CC преобразователь с регулировкой по первичной стороне) и биполярного транзистора на 1200 В. Преобразователь работает от входного напряжения до 440 VAC и обеспечивает 3 прецизионных выходных напряжения суммарной мощностью 11 Вт.
Разработка источников питания для высоковольтных систем (трехфазные счетчики, расходомеры и контроллеры для управления электрическими двигателями) является непростой задачей, так как при таких высоких напряжениях многие компоненты могут быстро выходить из строя. Однако, при использовании микросхемы семейства LinkSwitch-4 в связке с биполярным транзистором на 1200 В, конструкция становится простой и крайне надежной.
Контроллеры семейства LinkSwitch-4 обладают адаптивной базой и эмиттером, которые включаются в схему для повышения производительности коммутации и повышения эффективности. Данная усовершенствованная техника переключения особо полезна в высоковольтных приложениях, так как она исключает потери от медленного запирания ключа, предотвращает сбои из-за вторичного пробоя биполярного транзистора и повышает общую надежность системы. Кроме того, механизм регулировки по первичной стороне, который используется в LinkSwitch-4 устраняет необходимость в ненадежных оптопарах, а для обратной связи использует простую обмотку трансформатора. В режиме сна дизайн потребляет всего 50 мВт. Работа на частоте 65 КГц минимизирует габариты трансформатора, снижает общую стоимость системы и уменьшает габариты печатного узла. Еще микросхема семейства LinkSwitch-4 способна компенсировать такие факторы, как допуски индуктивности трансформаторов, вариации входного напряжения, падение напряжения на кабеле и изменения температуры окружающей среды.
