Компания Power Integrations анонсировала новый дизайн преобразователя для мощных светодиодных устройств

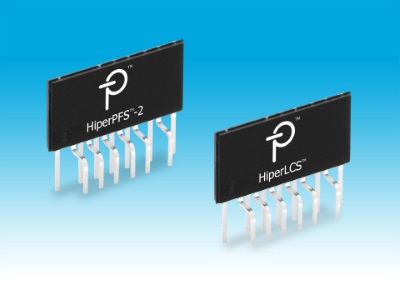

Компания Power Integrations, мировой лидер в производстве высоковольтных аналоговых микросхем для построения импульсных источников питания, анонсировала новый референсный дизайн для построения мощных светодиодных устройств - RDR-382. Данный дизайн описывает 150ти ваттный источник питания с диапазоном входных напряжений 90 ... 265 В и выходным напряжением 43 В, построенный на базе микросхем семейств HiperPFS™-2 (ступень ККМ) и HiperLCS™ (ступень LLC преобразователя).

Традиционные 2х ступенчатые импульсные преобразователи с отдельными ступенями ККМ и LLC обеспечивают выход с постоянным напряжением, при этом чтобы получить выход с постоянным током требуется дополнительный DC-DC преобразователь. Напротив, преобразователь описанный в RDR-382 использует новый тип обратной связи и контролирующей схемы, что позволяет получить постоянный ток сразу на выходе LLC преобразователя. Как результат - уменьшение количества компонентов на треть, КПД достигает уровня 93%, а исключение дополнительного DC-DC преобразователя существенно уменьшает габариты изделия. Дополнительно, высокая рабочая частота LLC преобразователя (250 kHz) уменьшает габариты моточных компонентов, а работа в режиме CCM и ступень ККМ с плавающей частотой снижает уровень ЭМИ по сравнению с фиксированными альтернативами.

Комментирует Эндрю Смит (Andrew Smith), старший менеджер по маркетингу Power Integrations: "Надежность особо важна в случае мощных светодиодных источников питания (более 75Вт). Благодаря высокой эффективности дизайна, генерируется меньше тепла. Это в сочетании с малым количеством компонентов обеспечивает длительный срок службы устройству."

Дизайн преобразователя RDR-382 может быть использован как с одной, так и с несколькими параллельно включенными светодиодными гирляндами. Он поддерживает аналоговое затемнение с входным напряжением 0 ... 10 В.
