Впервые! Отладочный набор от компании Everspin

Напряжение питания MR10Q010 составляет 3.3В, а напряжение портов I/O 1.8В. Многие системы с напряжением питания 3.3В поддерживают напряжение I/O 3.3В, что исключает использование их с устройствами с напряжением I/O 1.8В. Отладочная плата оснащена устройством преобразования уровня для того, чтобы связать внешние сигналы с MR10Q010.

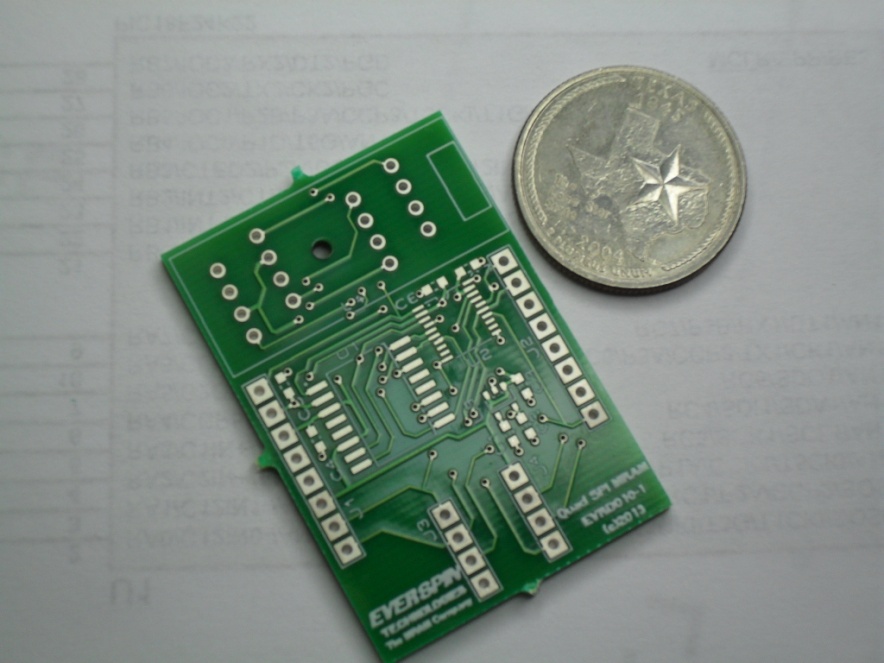

Отладочная плата Quad SPI позволяет использовать MR10Q010 с микроконтроллером 3.3В.

Для демонстрации того, как использовать MR10Q010 с 3.3В матрицы и питанием I/O 3.3В;

Состав набора:

• MR10Q010 Quad SPI MRAM
• преобразователь  TPS73018 (3.3В в 1.8В)
• преобразователь уровня TBX0108
• выводы MR10Q010 разведены для соответствия расстоянию между выводами 0.1”
• 8-ми выводное соединение, с расстоянием между выводами 0.1” для эмуляции восьмивыводного DIP устройства.
• разъем ZIF на плате может быть использован для замены MRAM
• схема и описание цепей

Отладочная плата питается напряжением 3.3В и использует внутренний преобразователь для обеспечения питания 1.8В для MRAM и преобразователя уровня. Он обладает конденсаторами 100nF и 2.2uF для стабильности.

Для MRAM и преобразователя уровня необходимы оба напряжения 3.3В и 1.8В.

Преобразователь уровня

Преобразовывает все I/O сигналы от MR10Q010 MRAM в сигналы 3.3В и обратно.

MR10Q010 MRAM способна работать на частоте 104MHz, однако максимальная частота преобразователя уровня составляет 80MHz.
