Новое зарядно-питающее устройство на базе микросхемы INN2023K от Power Integrations
28 ноября 2014
Компания Power Integrations - мировой лидер в разработке и производстве высоковольтных аналоговых микросхем для построения импульсных источников питания представила новый дизайн высокоэффективного зарядно-питающего устройства для USB устройств/сотовых телефонов на базе своего нового революционного семейства микросхем - InnoSwitchTM-CH.
Краткая спецификация:
- Диапазон входного напряжения - 85 ... 264 VAC
- Выходное напряжение - 5 В
- Выходной ток - 2 А

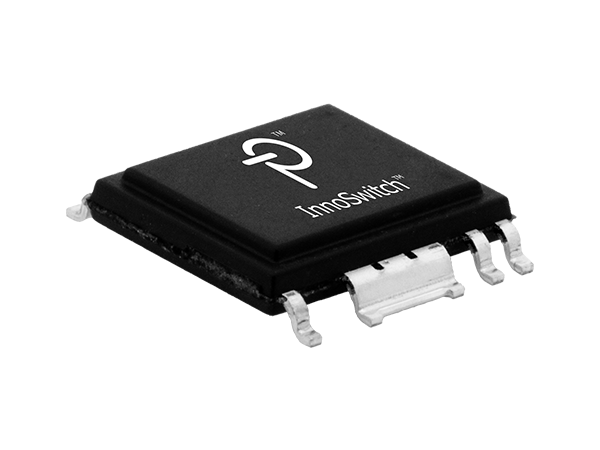

- Используемая микросхема - INN2023K (семейство InnoSwitchTM-CH)
- Номер документа - RDR-420
Особенности дизайна:
- Зарядно питающее устройство построено на базе новой революционной микросхемы INN2023K от Power Integrations
- Прекрасные характеристики получаемые упрощением первичной части и контролем вторичной части источника
- Нестабильность ±3% CV, ±5% СС
- Нечувствительность к дрейфу параметров трансформатора
- Переходные характеристики не зависят от изменения нагрузки
- Малые габариты, низкая стоимость выходных конденсаторов
- Потребляемая мощность на холостом ходу < 10 мВт
- Компенсация падения напряжения на кабеле
- Встроенный синхронный выпрямитель для высокой энергетической эффективности
Внешний вид печатного узла:
| Параметр | Мин | Норма | Макс | Ед. изм |
|---|---|---|---|---|
|
Вход Напряжение Частота Потребление без нагрузки Выход Напряжение Напряжение при переходных процессах Напряжение пульсации Выходной ток Время запуска Мощность |
85 50 4.75 4.2 2 |
50/60 5.0 10 |
265 64 10 5.25 5.5 150 2.5 20 |
VAC Hz mW V V mV A Ms W |
|
КПД Среднее между точками нагрузки 25%, 50%, 75%, 100% |
80 | % | ||
|
Стандарты Наведенные ЭМИ Безопасность |
Соответствует CISPR22B / EN55022B Спроектирован для соответствия IEC950, UL1950 Class II |
|||
| Диапазон рабочих температур | 0 |
|
40 | С |
Технические вопросы по продукции Power Integrations и программе PI Expert напишите нам через форму «Задать вопрос» или телефону 8 (800) 333-06-05 доб. 273
