Компания Power Integrations - мировой лидер в разработке и производстве высоковольтных аналоговых микросхем для построения импульсных источников питания представила новый дизайн высокоэффективного источника питания мощностью 12 Вт на базе микросхемы TNY288PG для общего применения.

Краткая спецификация:

  • Диапазон входного напряжения - 85 ... 265 VAC
  • Выходное напряжение - 12 В
  • Выходной ток - 1 А
  • Используемая микросхема - TNY288PG (семейство TinySwitchTM-4)
  • Номер документа - RDR-399

Особенности дизайна:

  • Технология энергосбережения EcoSmartTM - позволяет соответствовать множеству стандартов энергосбережения включая стандарт США DOE EISA2007 (Level VI) и европейский European Commission Code of Conduct (Version 5).
    • Энергопотребление без нагрузки <140мВт при Uвх=265VAC (не требуется обмотка смещения)
    • Средний КПД в активном режиме >83%
  • Номинал конденсатора на выводе BP/M регулирует ограничение по току через MOSFET ключ (для дополнительной гибкости дизайна)
  • Защита от перенапряжения по выходу использует первичную обмотку
  • Строгие допуски по параметру I2f (-10%, +12%) снижают общую стоимость системы
    • Увеличивают мощность передачи через MOSFET и магнитные компоненты
    • Снижают превышение максимальной мощности нагрузки, что удешевляет стоимость выходных диодов и конденсаторов
  • Встроенные в семейство TinySwitch-4 защитные функции
    • Точная (+/-5%) тепловая защита (с гистерезисом и автовосстановлением) предотвращает перегрев печатного узла
    • Функция авторестарта защищает от короткого замыкания и разрыва цепи нагрузки
    • Защитный высоковольтный зазор >3.2 мм дает большую надежность при работе во влажных и запыленных помещениях
  • Соответствует стандартам EN550022 и CISPR-22 Class B с запасом  >12 dBµV

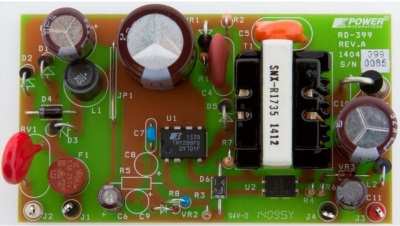

Внешний вид печатного узла:

Высокоэффективный источник питания мощностью 12Вт от Power Integrations

Спецификация:

Параметр Мин Норма Макс Ед. изм
Вход
Напряжение
Частота
Потребление без нагрузки (230 VAC)
85
47
50/60 265
64
до 0.15
VAC
Hz
W
Выход
Напряжение
Пульсация
Ток
Выходная мощность
Защита по перенапряжению
11
1
12
15
12

13
100
18
V
mV
A
W
V
КПД
Полная нагрузка
Средняя между точками нагрузки 25%, 50%, 75%, 100%
84
83
    %
%
Стандарты
Наведенные ЭМИ
Безопасность
Соответствует CISPR22B / EN55022B
Спроектирован для соответствия IEC950, UL1950 Class II
Диапазон рабочих температур 0   50 С

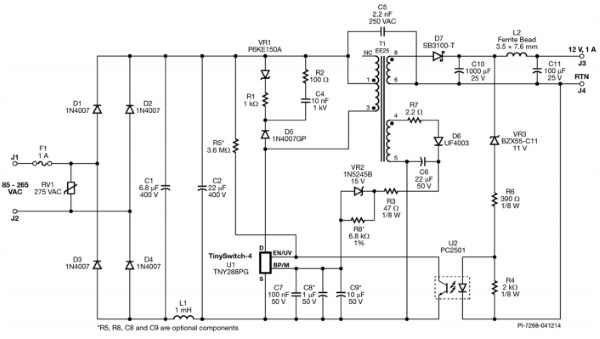

Схема источника питания

Схема источника питания
