Компания Power Integrations опубликовала новый дизайн светодиодного драйвера для светодиодных ламп формата A19 с функцией затемнения. Схема построена на базе микросхемы семейства LYTSwitch-4 и работает с связке с широким симисторных диммеров.

Новый дизайн светодиодного драйвера для ламп A19 от Power Integrations

Краткая спецификация:

  • Входное напряжение - 185 ... 265 VAC
  • Выходное напряжение - 48 В
  • Выходной ток - 120 мА
  • Номер документа - DER-406

Особенности:

  • Время запуска <200 мс
  • Прекрасное диммирование
  • Однокаскадная схема с коррекцией коэффициента мощности
  • Защита от короткого замыкания по выходу с автовосстановлением
  • Тепловая защита с автовосстановлением

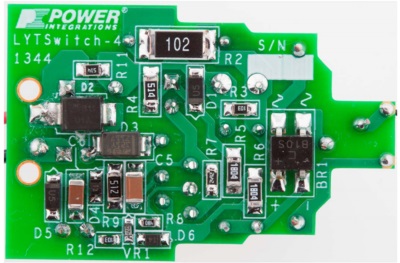

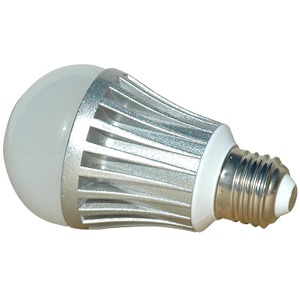

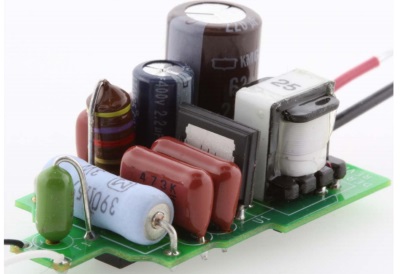

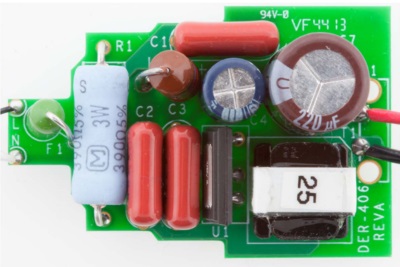

Внешний вид:

дизайн светодиодного драйвера для светодиодных ламп

дизайн светодиодного драйвера для светодиодных ламп

дизайн светодиодного драйвера для светодиодных ламп

Спецификация:

Описание Обозначение Мин Норма Макс Ед.изм
Вход
Напряжение
Частота
Vin
fline
185 230
50
265 VAC
Hz
Выход
Напряжение
Ток
Мощность
Vout
Iout
Pout
  48
120
5.76
  V
mA
W
КПД (полная нагрузка) n   82   %
Наведенные ЭМИ
Безопасность
CISPR 15B / EN55015B
Неизолирован
Коэффициент мощности     0.93
Диапазон рабочих температур     40   С

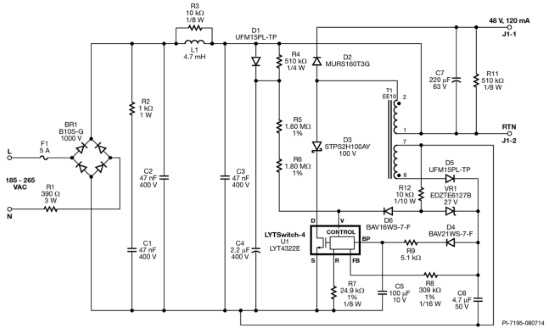

Схема светодиодного драйвера

Схема светодиодного драйвера для светодиодных ламп
