Высокоэффективный импульсный преобразователь мощностью 20 Вт для светодиодных светильников типоразмера T8
Краткая спецификация:
- Диапазон входного напряжения — 195 ... 265 VAC
- Выходное напряжение — 85 V
- Выходной ток — 240 mA
- Для применения в светильниках типоразмера — T8
- Номер документа — DER-337
Особенности преобразователя:
- Низкая стоимость, малое число компонентов (29), малые габариты (высота менее 8 мм, односторонняя печатная плата)
- Реализована коррекция коэффициента мощности, контроль выходного тока
- Высокая энергетическая эффективность (>90%)
- Функции автоматической защиты
- Коэффициент мощности >0.97, коэффициент нелинейных искажений % ATHD <15% при входном напряжении 230 VAC
Описываемый преобразователь представляет собой неизолированный высокоэффективный светодиодный драйвер с высоким коэффициентом мощности для питания светодиодной цепи напряжением 85 В и током 240 мА в диапазоне входного питающего напряжения 195 ... 265 VAC (47 ... 63 Hz). Драйвер построен на базе микросхемы LNK460KG семейства LinkSwitch-PL от Power Integrations.
По топологии это одноступенчатый buck преобразователь соответствующий строгим требованиям по габаритам и энергетической эффективности. Как и все преобразователи построенные на микросхемах семейства LinkSwitch-PL, данный преобразователь обладает высоким коэффициентом мощности (>0.9) для соответствия международным требованиям.

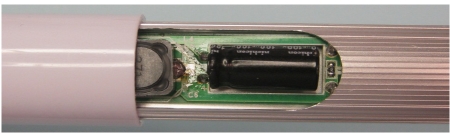

Внешний вид преобразователя:
Спецификация:
| Описание | Мин. | Норма | Макс. | Ед.изм. |
|---|---|---|---|---|
| Вход | ||||
| Напряжение | 195 | 230 | 265 | VAC |
| Частота | 50 | Hz | ||
| Выход | ||||
| Напряжение | 80 | 85 | 90 | V |
| Ток | 240 | mA | ||
| Мощность | 20 | W | ||
| КПД (полная нагрузка) | 90 | % | ||
| Наведенные ЭМИ | CISPR 15B / EN55015B | |||
| Безопасность | Неизолированный | |||
| Коэффициент мощности | 0.9 | 0.97 | ||
| ATHD | 15 | % | ||
| Гармонические токи | EN 61000-3-2 Class C | |||

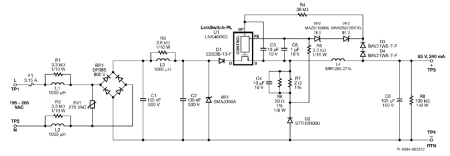

Схема
