Доступны со склада отладочные средства для 7-го поколения ПЛИС XILINX!

Макро Групп, являясь, официальным поставщиком ПЛИС фирмы XILINX объявляет о наличии на складе в Санкт-Петербургу самых популярных отладочных средств для FPGA 7-го поколения VIrtex-7, Kintex-7, Artix-7, а также расширяемой процессорной платформы Zynq-7000.

Для получения дополнительной информации и технической поддержки, обращайтесь в офисы Макро Групп по телефону (812) 370-60-70, доб 278 и по электронной почте fpga@macrogroup.ru

Список отладочных средств, доступных для заказа со склада

Avnet Kintex-7 FPGA DSP Kit with High-Speed Analog

Эта платформа обеспечивает «из коробки» все средства необходимые для процесса и увеличения эффективности разработки. Отладочный набор Kintex-7 FPGA DSP Kit включает отладочные платы, дочернюю плату ввода/вывода, инструменты разработки и референс-дизайны, а также предоставляет разработчикам самое большое обзор IP блоков DSP, видео и операций с плавающей запятой. Документация к набору описывает как RTL, так и высокоуровневые методики разработки, которые могут использованы для адаптации или дополнения референсных дизайнов под требования пользователя.

Высокоскоростная аналоговая часть

Отладочный набор Kintex-7 FPGA DSP Kit обладает интегрированной высокоскоростной картой FPGA mezzanine card (FMC) для подключения набора к реальным внешним сигналам. Набор обладает 2х канальным 16ти битным ЦАП (800 MSPS) и 14ти битным АЦП (250 MSPS). Высокоскоростной аналоговый модуль обеспечивает исключительную производительность в сочетании с высокоскоростным ПЛИС Kintex-7 KX325T.

Конфигурация

• Встроенная схема конфигурации JTAG
• 512Mb BPI FLASH for PCIe® Configuration
• 16MB Quad SPI Flash
• JTAG

Память

• SODIMM DDR3 Memory 1600Mbps
• 512Mb BPI FLASH for PCIe Configuration
• SD Card Slot (1)
• 16MB Quad SPI Flash
• I2C 8Kb I2C EEPROM

Сетевые возможности

• GigE Ethernet GMII, RGMII and SGMII
• SFP / SFP+ коннекторы
• Порт GTX (TX, RX) с 4 SMA коннекторами
• Мост UART To USB
• Коннектор PCI Express x8 edge

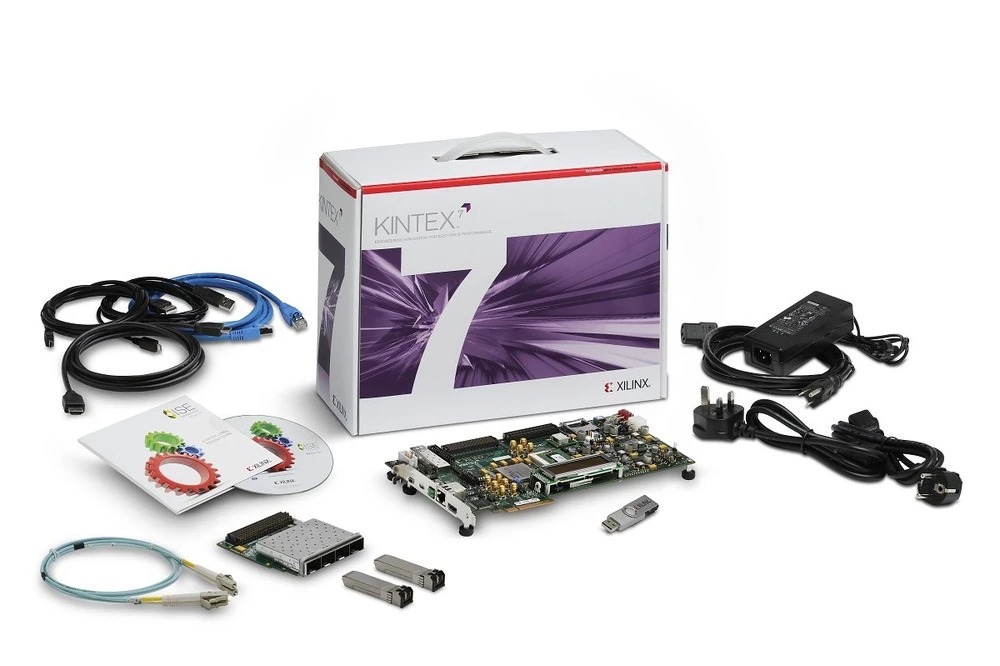

KintexTM-7 FPGA Connectivity Kit

Платформа 20Gb/s для широкополосных и высокопроизводительных приложений, обладающая всем необходимым аппаратным и программным обеспечением для упрощения и существенного ускорения разработки. Отладочный набор включает референсные дизайны 20Gb/s для PCI Express, DMA IP core от Northwest Logic, 10GBase-R, AXI, виртуального FIFO контроллера для работы с внешней DDR3 памятью. Для контроля и управления отладочный набор обладает графическим интерфейсом, созданным на базе Fedora Live OS со всеми необходимыми драйверами. Кроме того отладочный набор обладает SFP+ FMC дочерней платой, кабелем и приемопередатчиками.

KintexTM-7 FPGA, Connectivity Kit построен на базе платы KC705 и сочетает в себе функционал как Kintex-7 FPGA KC705 BaseEvaluation Kit так и Kintex-7 FPGA Embedded Kit.

Краткое описание Kintex-7 FPGA Connectivity Kit

• Отладочная плата KC705 на базе XC7K325T-2FFG900CES FPGA
• Референсные дизайны, включающие: PCI Express, DMA IP core от Northwest Logic, 10GBase-R, AXI, виртуальныйFIFO контроллер для работы с внешней DDR3 памятью
• Графический интерфейс на базе Fedora Live OS со всеми необходимыми драйверами и исходными кодами
• FMC дочерняя плата с портами для поддержки до 4х SFP+ модулей
• 2 приемопередатчика 10Gb Ethernet и оптический патч-корд
• ПО ISE® Design: Suite Embedded Edition привязанный к микросхеме Kintex-7 325T FPGA
• Инструкция Getting Started Guide
• Все аппаратные и программные компоненты, входящие в отладочный набор

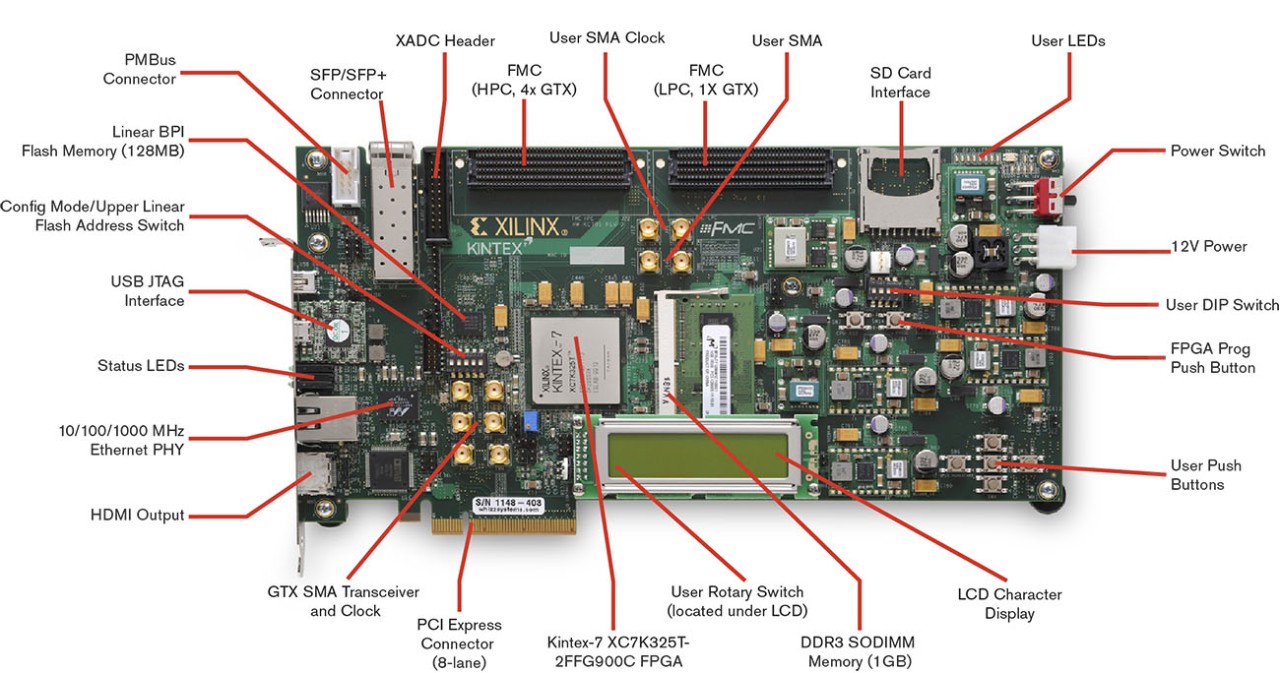

Xilinx Kintex-7 FPGA KC705 Evaluation Kit

Легко конфигурируемый отладочный набор Kintex TM -7 KC705 значительно ускоряет и упрощает разработку приложений для широкого спектра применений, требующих высокоскоростной передачи данных и обработки сигнала с учетом рационального энергопотребления (телекоммуникации, аэрокосмической и военное применение, медицинское оборудование,сетевые мосты и пр.). Отладочный набор для ПЛИС KINTEX-7 KC705 позволяет разрабатывать гибкие высокоуровневые системы, требующие DD3, Gigabit Ethernet, PCI Express, и другие последовательных интерфейсы. Встроенные стандартные коннекторы FMC, которые поддерживаются многими современными картами, упрощают масштабирование, настройку и уменьшают время разработки проекта. Из других особенностей отладочного набора-наличие высокоскоростных GTX приемопередатчиков, SFP+ и SMA разъемы-для дальнейшего расширения возможностей системы на этой платформе.

Конфигурация

• Встроенная схема конфигурации JTAG
• 512 Mb BPI FLASH for PCIe® Configuration
• 16MB Quad SPI Flash

Память

• SODIMM DDR3 Memory 1600Mbps
• 512Mb BPI FLASH for PCIe Configuration
• SD Card Slot (1)
• 16MB Quad SPI Flash
• I2C 8Kb I2C EEPROM

Сетевые возможности

• GigE Ethernet GMII, RGMII and SGMII
• SFP / SFP+ cage
• GTX port (TX, RX) with four SMA connectors
• UART To USB Bridge
• PCI Express x8 edge connector

Порты расширения

• FMC-HPC (Partial Population) connector (4 GTX Transceiver, 116 single-ended or 58 differential (34 LA & 24 HA) user defined signals)
• FMC-LPC connector (1 GTX Transceiver, 68 single-ended or 34 differential user defined signals)

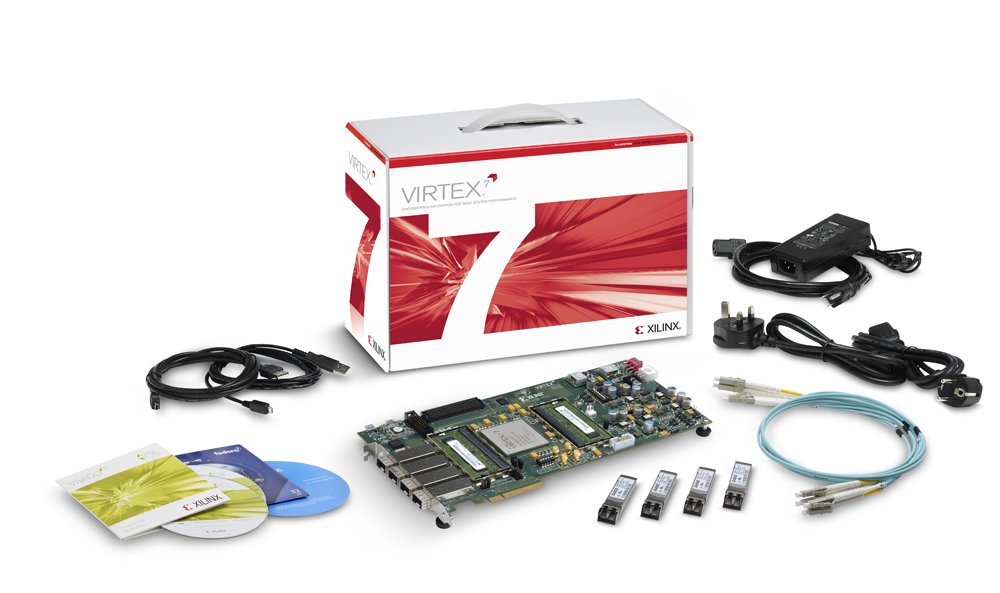

Xilinx Virtex-7 FPGA VC707 Evaluation Kit

Отладочный набор VIRTEX-7 FPGA VC707 обеспечивает гибкие возможности для проектов, в которых требуется реализовать интерфейс памяти DDR3, 10Gigabit Ethernet, PCI Express®, Analog Mixed Signal (AMS) и другие высокоскоростные последовательные интерфейсы. Будучи построен на ПЛИС Virtex-7 VX485T-2, данный набор - оптимальный выбор для высокопроизводительных систем с широкой полосой пропускания. Он ускоряет проектирование и способен использовать весь спектр устройств Virtex-7, которые обладают максимальной энергетической эффективностью и требуют на 50% меньше энергии чем предыдущие поколения ПЛИС.

Конфигурация:

• Встроенная схема конфигурации JTAG
• 512 Mb BPI FLASH for PCIe® Configuration

Память

• SODIMM DDR3 Memory 1600Mbps
• 512 Mb BPI FLASH for PCIe Configuration
• SDIO - SD Card interface
• I2C 8Kb I2C EEPROM

Сетевые возможности

• GigE Ethernet RGMII/GMII,SGMII
• SFP+ transceiver connector
• GTX port (TX, RX) with four SMA connectors
• UART To USB Bridge
• PCI Express x8 gen2 Edge Connector (lay out for Gen3)

Порты расширения

• X2 FMC-HPC connectors
• I2C

Тактирование

• 200 MHz Oscillator (Differential)
• SMA Connectors for external clock (Differential)
• GTX Reference Clock port with 2 SMA connectors
• OBSAI/CPRI - SFP+ Received clock
• EXT Config CLK

Питание

• 12V wall adapter or ATX
• Voltage and Current measurement capability

Xilinx Zynq-7000 EPP ZC702 Evaluation Kit

The ZynqTM-7000 EPP ZC702 Evaluation Kit includes all the basic components of hardware, design tools, IP, and pre-verified reference designs including a targeted design, enabling a complete embedded processing platform. The included pre-verified reference designs and industry-standard FPGA Mezzanine Connectors (FMC) allow scaling and customization with daughter cards.

• ZC702 Evaluation Board featuring the XC7Z020 CLG484 -1 EPP
• AMS Evaluation Board
• Full seat ISE® Design: Suite Embedded Edition
• Device-locked to the ZYNQ-7000 XC7Z020 CLG484 -1 EPP
• Reference Designs, Design Examples, and Demos
• Board Design Files
• Documentation
• Cables & Power Supply
• USB Flash Drive
• Contains all software and reference designs, demos, and documents to quickly get started
