Компания Power Integrations представила новый дизайн светодиодного драйвера с корректором коэффициента мощности, построенного на базе микросхемы LNK420EG.

Спецификация:

Диапазон входного напряжения - 180 ... 300 VAC

Диапазон выходного напряжения - 29 ... 36 VDC

Выходной ток - 2.1 А

Номер документа - RDR-290

Особенности дизайна:

  • ИП с ККМ и прецизионным контролем выходного тока
  • Малая стоимость, низкое число компонентов, малые габариты
  • Высокая эффективность >92% при Uвх=230 VAC, 36V LED
  • Быстрое время запуска (<300мс) - нет заметной глазу задержки
  • Встроенные защитные функции

Внешний вид:

Светодиодный драйвер мощностью 75 ВТ с ККМ на базе микросхемы LNK420EG

Подробная спецификация:

Параметр Мин Норма Макс Ед.изм
Вход
Напряжение
Частота
Коэф.мощности
190
47
0.95
50/60 300
63
20
VAC
Hz
Выход
Напряжение
Ток
Мощность
29
1.995
32
2.1
36
2.250
75
V
A
W
КПД   92   %
Наведенные ЭМИ
Гармонические токи
Соответствует CISPR22B / EN55015
Соответствует EN61000-3-2 Class C
Диапазон рабочих температур 0   75 С

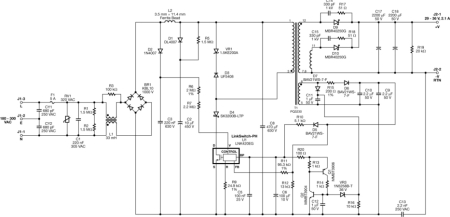

Схема электрическая принципиальная (кликните на рисунок для увеличения)

Схема электрическая принципиальная

Читать подробнее >>>

Компания Макро Групп является официальным дистрибьютором Power Integrations в России

Технические вопросы по продукции Power Integrations и программе PI Expert пишите нам через форму «Задать вопрос» или позвоните по телефону 8 (800) 333-06-05.
