Способы организации обратной связи в источниках на базе микросхем POWER INTEGRATIONS
При проектировании импульсного источника питания, обязательной стадией проектирования является проектирование цепи обратной связи. Эта цепь будет во многом определять многие ключевые характеристики источника. Вот тогда то и возникает вопрос, какой вариант обратной связи использовать? Ситуация с проектированием обратной связи для источников питания на базе микросхем Power Integrations более простая. Для таких источников рекомендованы 4 типа цепей обратной связи, которые отличаются по сложности, цене и соответственно по выходным характеристикам источника.
Это такие схемы (по возрастающей выходных характеристик):
- Базовая цепь.
- Базовая-улучшенная цепь.
- Цепь с оптопарой/диодом Зенера.
- Цепь с оптопарой/TL431.
Производитель рекомендует использовать эти схемы в следующих случаях:
- Базовая/ базовая-улучшенная - для дешевизны схемы источника (при невысокой выходной мощности).
- Цепь с оптопарой/диодом Зенера - для варианта дешевой схемы и хороших выходных характеристик.
- Цепь с оптопарой/TL431 - для получения самых хороших выходных характеристик.
Изображения данных видов цепей обратной связи(для увеличения - кликните на рисунке):

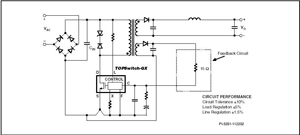

1) Базовая цепь.

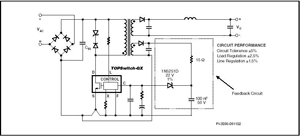

2) Базовая-улучшенная цепь.

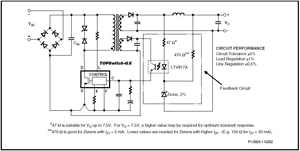

3) Цепь с оптопарой/диодом Зенера.
4) Цепь с оптопарой/TL431.
.jpg)
Технические характеристики вариантов схем обратной связи для удобства сведены в таблицу. Основываясь на данных вашего технического задания вы можете выбрать вариант подходящий именно вам.
Таблица 1.
| Цепь обратной связи | Vb (V) | Разброс параметров самой цепи | Нестабильность выходного напряжения по нагрузке*. | Нестабильность выходного напряжения по сети. | Итоговый разброс параметров |
|---|---|---|---|---|---|
| Базовая. | 5,8 | +/- 10% | +/- 5% | +/- 1,5% | +/- 16,5% |
| Базовая-улучшенная. | 27,8 | +/- 5% | +/- 2,5% | +/- 1,5% | +/- 9% |
| С оптопарой/диодом Зенера. | 12 | +/- 5% | +/- 1% | +/- 0,5% | +/- 6,5% |
| С оптопарой/TL431. | 12 | +/- 1% | +/- 0,2% | +/- 0,2% | +/- 1,4% |
* - Изменение нагрузки в пределах 10% - 100%.
Основываясь на таблице 1 вы можете выбрать необходимое вам напряжение смещения Vb.
Кроме этого основываясь на данных таблицы 3 - вы можете выбрать подходящую вам оптопару.
| P/N | Коэффициент передачи по току | Напряжение пробоя коллектор-эмиттер | Производитель |
|---|---|---|---|
| 4 pin DIP | |||
| PC123Y6 | 80-160 | 70V | Sharp |
| PC817X1 | 80-160 | 70V | Sharp |
| SFH615A-2 | 63-125 | 70V | Vishay,Isocom |
| SFH617A-2 | 63-125 | 70V | Vishay,Isocom |
| SFH618A-2 | 63-125 | 55V | Vishay,Isocom |
| ISP817A | 80-160 | 35V | Vishay,Isocom |
| LTV817A | 80-160 | 35V | Liteon |
| LTV816A | 80-160 | 80V | Liteon |
| LTV123A | 80-160 | 70V | Liteon |
| K1010A | 60-160 | 60V | Cosmo |
| 6 pin DIP | |||
| LTV702FB | 63-125 | 70V | Liteon |
| LTV703FB | 63-125 | 70V | Liteon |
| LTV713FA | 80-160 | 35V | Liteon |
| K2010 | 60-160 | 60V | Cosmo |
| PC702V2NSZX | 63-125 | 70V | Sharp |
| PC703V2NSZX | 63-125 | 70V | Sharp |
| PC713V1NSZX | 80-160 | 35V | Sharp |
| PC714V1NSZX | 80-160 | 35V | Sharp |
| MOC8102 | 73-117 | 30V | Vishay, Isocom |
| MOC8103 | 108-173 | 30V | Vishay, Isocom |
| MOC8105 | 63-133 | 30V | Vishay, Isocom |
| CNY17F-2 | 63-125 | 70V | Vishay, Isocom, Liteon |
В статье использовались материалы компании Power Integrations.
Перевел и дополнил инженер службы технической поддержки Макро-Групп Санкт-Петербург
Автор: Бандура Геннадий
