Оптические трансиверы 1 × 9 от компании Cruetech
Форм-фактор 1 × 9 появился в 1990-х годах. Первоначально он был разработан для протоколов на скоростях 100 M / 1G. Эта технология развилась до первых поколений Ethernet 1 Гбит / с, а затем она была заменена форм-факторами GBIC, SFP, QSFP.
1 × 9 не подходит для нового дизайна, но из-за своего промышленного наследия по прежнему очень востребован для поддержки существующей инфраструктуры. Достоинством форм-фактора является полная совместимость с эквивалентными трансиверами 1 × 9 других производителей, таких как Broadcom, Eoptolink и APAC. Но следует убедиться, что выбрана правильная модель (скорость передачи данных, напряжение, разъем и рабочая температура).

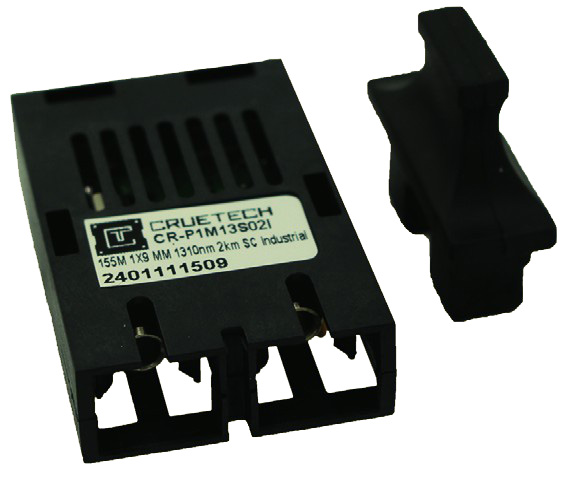

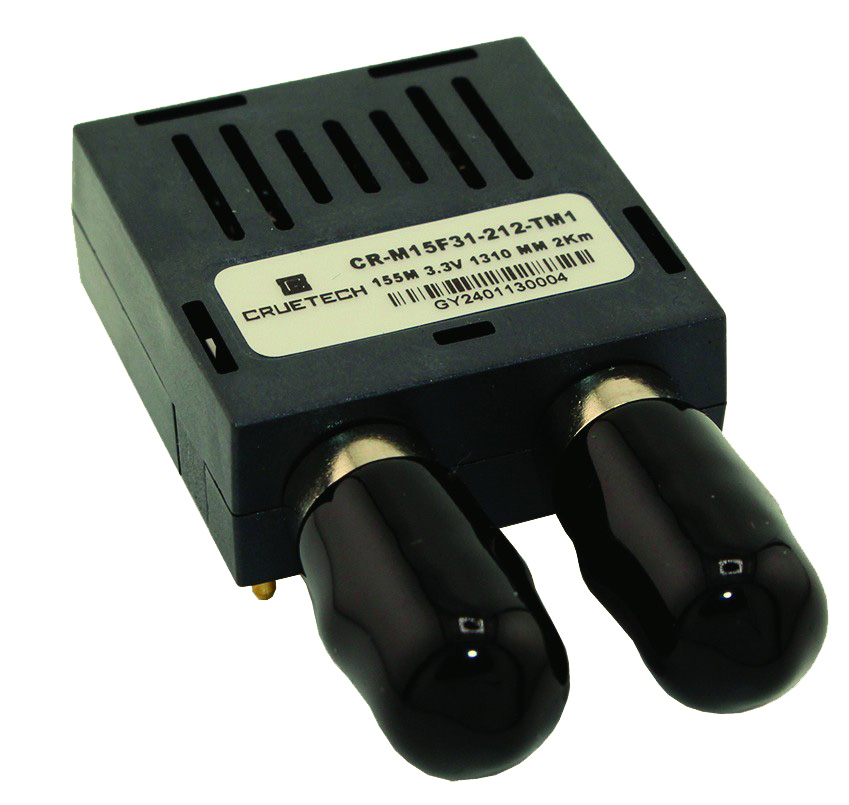

Данная серия приемопередатчиков является отличным решением как для низкоскоростных, так и для высокоскоростных сетей связи. Модули поддерживают скорость передачи данных до 1,5 Гбит/с и полностью совместимы с протоколом Multi-sourced 1 × 9. Эти оптические трансиверы (рис. 1) используют проектов FDDI и ATM со скоростями 100 / 125 Мбит / с и SONET / OC-3, SDH / STM-1для телекоммуникаций, а также для проектов на протоколах Fibre Channel и Gigabit Ethernet со скоростью связи 1,06 / 1,25 Гбит / с. Трансиверы 1 x 9 совместимы со стандартными процессами пайки. Продукция поставляется с технической заглушкой. Дорожная карта развития оптических трансиверов показана на рис. 2.
Параметры оптических трансиверов 1 × 9:
- излучающий лазер: VCSEL / FP / DFB;
- длина волны: 850 / 1310 / 1490 / 1550 нм;
- работа в режимах SFM / MMF;
- скорость передачи данных:
- 155 Мбит / с, 1,5 Гбит / с;
- оптический разъем: SC / FC / ST;
- дальность: 500 м–120 км;
- соответствует стандарту Fast Ethernet, ITU G.957%
- рабочая температура: 0...70 °С; -40...85 °C;
- питание: 3,3 / 5 В.
Компания Макро Групп занимается развитием бренда «Cruetech». В линейку продукции входят оптические трансиверы и память.
