Микро ВЧ-разъёмы, совместимые со стандартом Wi-Fi 6/6E

Введение

Технология Wi-Fi стала незаменимой благодаря появлению IoT (Интернета вещей), в котором различные «устройства» подключены к Интернету, безналичной оплаты, умных колонок и внедрения ИТ в медицине. Кроме того, ожидается, что в будущем всё больше и больше будут использоваться такие технологии, как AI (искусственный интеллект) и ICT (информационные и коммуникационные технологии), которые требуют обработки огромных объёмов информации, и растёт спрос на повышение стабильности коммуникационной среды между ними.

С развитием технологий связи, таких как Wi-Fi 6 / 6E, которые представляют собой новые стандарты беспроводной связи, были улучшены высокоскоростная связь с большой пропускной способностью и стабильность беспроводной связи при одновременном подключении большого количества устройств связи. Была достигнута унифицированная коммуникация. Облачные вычисления, AR (дополненная реальность) / VR (виртуальная реальность), телеприсутствие и другой контент, требующий передачи данных большого объёма, станут более привычными для использования.

Понятие Wi-Fi Wi-Fi (* от Wireless Fidelity) — это технология, разработанная австралийским инженером-электронщиком Джоном О'Салливаном и его исследовательской группой в 1997 году. Она является одним из стандартов беспроводной ЛВС (локальной вычислительной сети) в относительно узком диапазоне действия, которая позволяет совместно использовать цифровые устройства, такие как ПК, смартфоны и прочее.

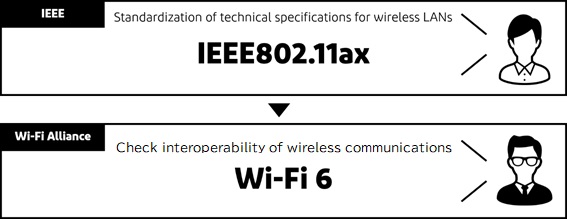

Стандартизация Wi-Fi в основном осуществляется двумя организациями: IEEE и Wi-Fi Alliance.

IEEE - институт инженеров по электротехнике и радиоэлектронике со штаб-квартирой в США. Данная организация разрабатывает стандарты для телекоммуникационного рынка, включая IEEE802.11, который нормирует технические требования для беспроводной локальной сети.

В ответ на технические спецификации, соответствующие стандарту IEEE802.11 для беспроводных локальных сетей, Wi-Fi Alliance проверяет совместимость беспроводной связи между устройствами, использующими беспроводную локальную сеть, и предоставляет сертификацию Wi-Fi тем компаниям, которые проходят данные тесты. Это обеспечивает совместимость беспроводных сетей LAN даже среди цифровых устройств разных производителей.

Логотип Wi-Fi CERTIFIED разрешён для использования только на устройствах, прошедших совместимость по стандартам Wi-Fi Alliance и других сопутствующих сертификационных тестов.

Поколения Wi-Fi

Ранее названия стандартов беспроводных локальных сетей имели аббревиатуру совместимости с IEEE802.11, - «IEEE 802.11», за которыми следует буквенный символ, обозначающий поколение. Обычным пользователям, которые не знакомы со стандартами IEEE, было трудно понять, какие стандарты связи являются новыми и старыми, исходя из названия. Чтобы сделать поколения стандартов более понятными, Wi-Fi Alliance изменил название Wi-Fi для шестого поколения стандарта Wi-Fi, IEEE 802.11ax, на Wi-Fi 6 и более ранние поколения., IEEE 802.11n и IEEE 802.11ac, на «Wi-Fi 4» и «Wi-Fi 5» соответственно.

Для стандартов Wi-Fi до третьего поколения не существует названий поколений. Wi-Fi 6E был также представлен Wi-Fi Alliance, как расширение Wi-Fi 6, позволяющее работать в нелицензируемом диапазоне 6 ГГц в дополнение к полосам частот 2,4 и 5 ГГц, поддерживаемым Wi-Fi 6.

Особенности Wi-Fi 6

Сверхскоростная связь

Теоретическая максимальная скорость передачи Wi-Fi 5 составляла около 6,9 Гбит/с. В стандарте Wi-Fi 6 она возросла примерно в 1,4 раза и теперь равна 9,6 Гбит/с. В результате мы можем просматривать изображения и видео с разрешением 8K, 4K и с лёгкостью играть в онлайн-игры.

Расширенная пропускная способность

Благодаря Wi-Fi 6 полоса пропускания была расширена с 80 МГц до 160 МГц, что увеличивает объём данных, которые могут быть переданы за один раз. Как показано на следующем рисунке, объём данных, которые можно транспортировать, увеличивается по мере увеличения количества маршрутов с одного до двух.

Одновременная связь между несколькими терминалами

При использовании Wi-Fi 5 и более ранних стандартов Wi-Fi, если одновременно подключено больше устройств, соединение может стать перегруженным и медленным.

Wi-Fi 6 использует технологию, называемую множественным доступом с ортогональным частотным разделением каналов (OFDMA), которая позволяет устройствам совместно использовать радиоволны, чтобы они могли подключаться одновременно и не ждать друг друга. В прошлом, когда к Wi-Fi одновременно было подключено большое количество устройств, загрузка видео и изображений занимала много времени из-за перегруженности линии. Однако технология ODFMA Wi-Fi 6 обеспечивает стабильную связь в условиях массовой концентрации клиентов.

Диапазон рабочих частот

Wi-Fi 6 использует два диапазона: 2,4 ГГц и 5 ГГц. Скорость сигнала на частоте 2,4 ГГц не такая быстрая, как на 5 ГГц, но он более устойчив к препятствиям. Но полоса частот 2,4 ГГц также используется для различных устройств, таких как микроволновые печи и Bluetooth, поэтому в помещениях могут возникать радиопомехи. Сигнал 5 ГГц использует более высокую скорость передачи, чем 2,4 ГГц, но уязвим для экранирования, например, стен и дверей.

Серии разъёмов I-PEX micro RF для построения оборудования Wi-Fi 6 / W-Fi 6E

Серии MHF®, подтверждены для работы с Wi-Fi 6 / 6E, путём выполнения оценки производительности в полосе частот 6 ГГц (от 5935 МГц до 7125 МГц) Wi-Fi 6 / 6E.

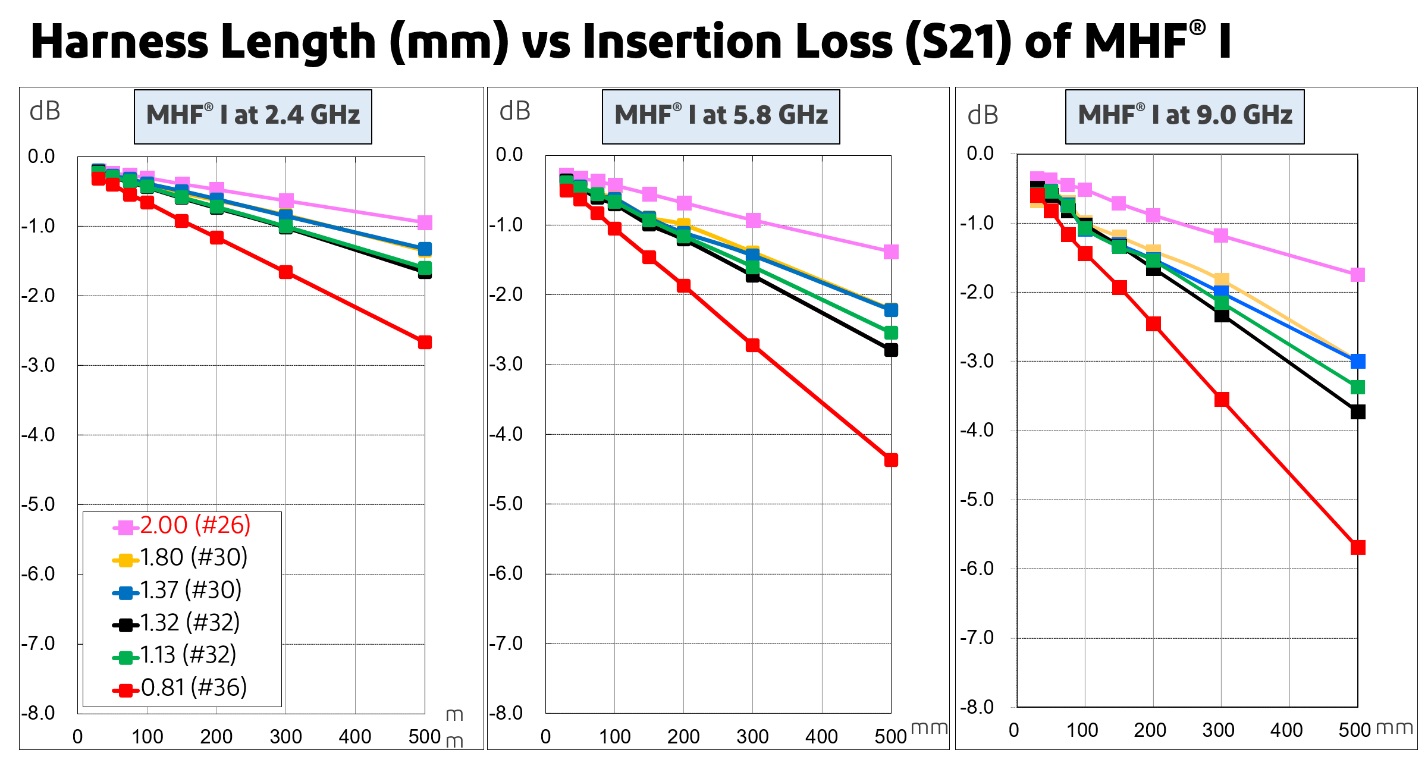

• MHF® I: разъём Micro RF с отличными характеристиками на частоте ~ 9 ГГц

• MHF® 4L: разъём Micro RF с отличной производительностью при ~ 12 ГГц

• MHF® 5L: разъём Micro RF с отличными характеристиками на частоте ~ 15 ГГц

Автор

I-PEX

Перевод

Андрей Ковригин
