Xilinx предлагает широкий спектр конфигурационных и программных решений для своих продуктов: FPGA, CPLD и PROM. Xilinx поддерживает внутрисистемное программирование и специфические конфигурационные решения для:

Аппаратное обеспечение для всех устройств Xilinx

  • Platform Cable USB II это новейший и наиболее “гибкий” USB 2.0 кабель для высокопроизводительного надежного и удобного для пользователя конфигурирования и программирования всех FPGA, PROM и CPLD от Xilinx. Кабель представляет собой эффективный по цене инструмент для отладки встраиваемого ПО и прошивок. Он поддерживает режимы JTAG и Xilinx slave.
  • Xilinx Virtual Cable Overview Lounge предоставляет средства для доступа и отладки своего дизайна FPGA без использования USB или параллельного конфигурационного кабеля.
  • Digilent JTAG Cables Digilent производит широкий спектр высокоскоростных JTAG и SPI USB2 решений которые работают со всеми инструментами Xilinx. Наше ПО Adept позволяет сторонним программным продуктам управлять JTAG и SPI операциями для обмена данными с целевой системой.
  • ByteTools Cables это высокопроизводительный Ethernet-JTAG кабель. Он запитывается внешним блоком питания и связывается с хост системой (через Ethernet концентратор или коммуникатор) используя стандартный Ethernet кабель или IP сеть.
  • Download Cable Support Information (PDF)
  • Отладочный модуль SmartLynq+

Встраиваемые решения для всех устройств Xilinx

  • J Drive (PDF) это бесплатное ПО дающее Вам возможность создавать встраиваемые решения для IEEE 1532 совместимых устройств.
  • Microprocessor (PDF) это предварительное инженерное решение для конфигурации используя встроенный микропроцессор.

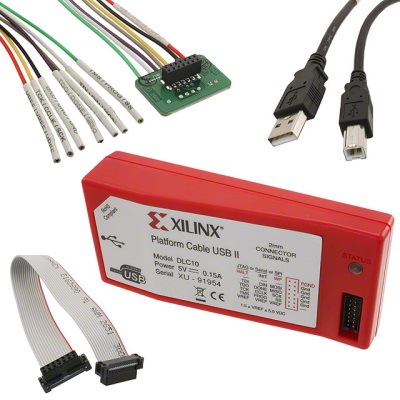

Xilinx Platform cable USB II

Xilinx Platform cable USB II

Xilinx представляет второе поколение Pb-Free (RoHS compliant) USB совместимых кабелей (программаторов) для конфигурации и внутрисистемного программирования всех устройств Xilinx.

Xilinx Platform cable USB II обеспечивает высокую производительность и удобный интерфейс для пользователя при конфигурации FPGA, а также для программирования PROM и CPLD устройств от Xilinx. Platform cable USB II оптимизирован для прямого программирования SPI флеш памяти сторонних производителей и непрямого программирования SPI или параллельной NOR флем памяти через порт JTAG FPGA. Кроме того, Platform cable II - это выгодное решение для отладки встраиваемого ПО и прошивки при использовании с приложениями Xilinx, с такими как Embedded Development Kit ChipScope™ Pro Analyzer.

Программатор Platform cable USB II для Xilinx является обратно совместимым улучшением Xilinx Platform cable USB. Кабель совместим с интерфейсами USB Full Speed (USB 1.1) и Hi-Speed (2.0).

Ключевые особенности Xilinx Platform cable USB II

  • Высокопроизводительная конфигурация FPGA и программирование PROM\CPLD:
    • построен на высокопроизводительной базе FPGA
    • поддерживает топологии JTAG и Slave-Serial
    • поддержка загрузки прошивок через кабель
  • Простой в использовании:
    • полностью интегрирован и оптимизирован для использования ПО с Xilinx iMPACT
    • интуитивное управление множеством кабелей, используя одно приложение
    • совместим с Windows и Linux операционными системами
    • автоматически определяет и подстраивается под напряжения I\O целевого устройства
    • интерфейсы работают на напряжениях 5V(TTL), 3.3V(LVCMOS), 2.5V, 1.8V, 1.5V
    • устройство питается от кабеля USB, не требуется внешний блок питания
    • Flyleads совместимо
    • светодиод состояния питания
    • обновления прошивок прозрачны для пользователя
  • Высокая надежность:
    • обратная совместимость с Platform cable USB, включая Pb-Free (RoHS compliant)
    • сертифицирован USB Integrators Forum (USB-IF)
    • CE и FCC совместим
    • используются промышленные стандарты, включая JTAG Boundary-Scan IEEE 1149.1, SPI и USB 2.0
    • совместим с USB портами Full-Speed и Hi-Speed
    • программирует и конфигурирует все Xilinx устройства*
  • Поддержка программирования сторонних ПРОМ:
    • прямое программирование Serial Peripheral Interface (SPI) флеш памяти
    • непрямое программирование SPI или параллельной памяти через порт JTAG FPGA
    • высокая оптимизация для использования с ПО для проектирования с Xilinx-ISE®Foundation™ Software, Embedded Development Kit, ChipScope Pro Analyzer и System Generator для DSP
  • Pb-Free (RoHS compliant)
  • Рекомендуется только для прототипирования

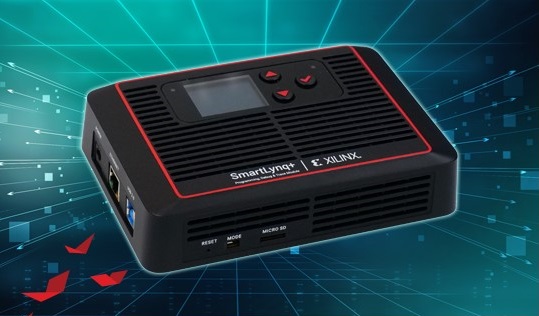

Отладочный модуль SmartLynq+

Отладочный модуль SmartLynq+

Основные функции и интерфейсы для модуля SmartLynq+:

  • разъём USB 3.0 на стороне хоста, Gigabit Ethernet для подключения к сети и обеспечения удалённого доступа
  • высокоскоростной порт отладки (HSDP) для более быстрого программирования, отладки и высокоскоростной последовательной трассировки
  • JTAG (разъём PC4), обеспечивающий скорость до 100 МГц
  • 8-битный порт ввода/вывода общего назначения (GPIO) для различных основных операций ввода/вывода на целевой плате
  • разъём Mictor-38 для параллельной трассировки (зарезервирован для использования в будущем).

Аксессуары, поставляемые с модулем SmartLynq+, включают блок питания, кабели USB и Ethernet, карту памяти micro SD, кабели JTAG и GPIO. Пользователи должны загрузить последний образ SD-карты, выполнить необходимые шаги для настройки модуля, а затем приступить к разработке с помощью Versal ACAP. Учебник по встроенному дизайну (EDT) доступен пользователям, чтобы помочь им начать работу.

*Примечание: - для программирования и конфигурации необходимо ПО Xilinx iMPACT.
