75WCIC-100150-20-150
A-INFO

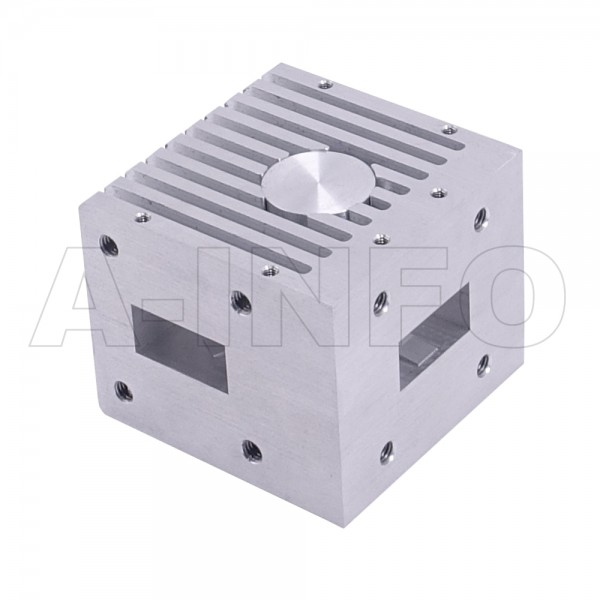

WR75 Волноводный циркулятор, 10...15 ГГц, с тремя прямоугольными фланцами
Добавить в корзину
Описание
| Серия | WR |
| Герметичный | нет |
| Вес | 0,05 кг |
| Диапазон рабочей тепературы | -55…85 °C |
| Диапазон температуры хранения | -60…90 °C |
Даташит
tr_75WCIC-100150-20-150.pdf
1.1 МБ
Технические характеристики
| Начальная частота | 10 ГГц |
| Конечная частота | 15 ГГц |
| Вносимые потери, макс. | 0,35 дБ |
| КСВН, тип | 1,20:1 |
| КСВН, макс | 1,25:1 |
| Материал | Алюминий |
| Размер | 50x50x42 мм |
| Мощность постоянная | 150 Вт |
| Тип волновода | Прямоугольный |
| Размер фланца, EIA WR | WR75 |
| Пиковая входная мощность | 3 кВт |
| Диапазон волновода | X, Ku |
