284WCIC-2731-20-1200
A-INFO

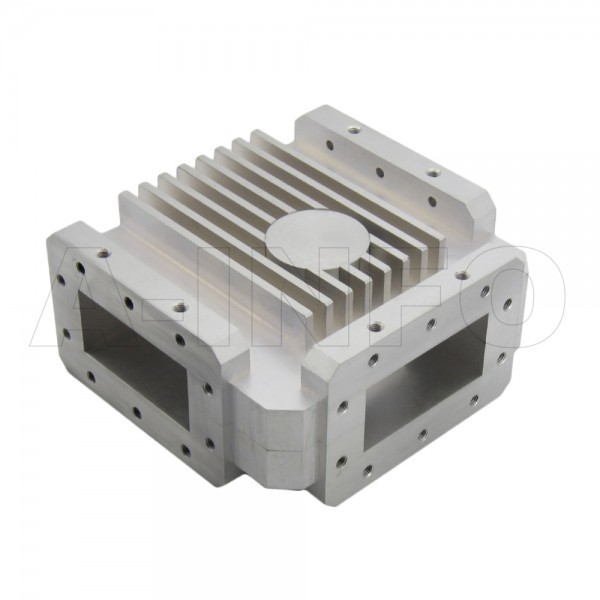

WR284 Волноводный циркулятор, 2,75...3,1 ГГц, с тремя прямоугольными фланцами
Добавить в корзину
Описание
| Серия | WR |
| Герметичный | нет |
| Вес | 2,3 кг |
| Диапазон рабочей тепературы | -55…85 °C |
| Диапазон температуры хранения | -60…90 °C |
Даташит
tr_284WCIC-2731-20-1200.pdf
1.13 МБ
Технические характеристики
| Начальная частота | 2,75 ГГц |
| Конечная частота | 3,1 ГГц |
| Вносимые потери, тип. | 0,2 дБ |
| Вносимые потери, макс. | 0,25 дБ |
| КСВН, тип | 1,15:1 |
| КСВН, макс | 1,25:1 |
| Материал | Алюминий |
| Размер | 150x160x76,2 мм |
| Мощность постоянная | 1200 Вт |
| Тип волновода | Прямоугольный |
| Размер фланца, EIA WR | WR284 |
| Пиковая входная мощность | 25 кВт |
| Диапазон волновода | S |
